خط إنتاج بثق الأنبوب السائب الصغير 1.1-1.5 مللي متر للكابل المنفوخ بالهواء الصغير

خط إنتاج بثق الأنبوب السائب الصغير 1.1-1.5 مللي متر للكابل المنفوخ بالهواء الصغير

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: I-suntop
إصدار الشهادات: SGS
رقم الموديل: أنا -40

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 مجموعة
الأسعار: By negotiation
تفاصيل التغليف: فيلم بلاستيكي + صندوق خشبي
وقت التسليم: الحد الأدنى 50 يوم عمل
شروط الدفع: L / C ، T / T
القدرة على العرض: تصل إلى آلة مختلفة
افضل سعر اتصل

معلومات تفصيلية

مواد البثق: PBT ، PP ، الكمبيوتر الشخصي سرعة الخط: ماكس 600 م / دقيقة
لا يحتوي على ألياف: 12 تطبيق: تصنيع الأنابيب السائبة PBT
ضمان: 18 شهر الجهد االكهربى: 70KVA 380V 50HZ AC 3 مراحل
PLC: سيمنز
تسليط الضوء:

خط إنتاج بثق الأنبوب الصغير الصغير

,

خط إنتاج بثق الأنبوب 1.5 مم

,

خط إنتاج بثق الكابلات المنفوخة بالهواء

منتوج وصف

1.1-1.5mm خط إنتاج بثق الأنبوب السائب الصغير لكابل نفخ الهواء الصغير

آلة كابل الألياف الضوئية i-suntop 20220228.pdf

1. وصف ل1.1-1.5mm خط إنتاج بثق الأنبوب السائب الصغير لكابل نفخ الهواء الصغير:

مناسب بشكل أساسي لبثق الأنبوب السائب الذي يحتوي على 2-12 نواة من الألياف البصرية وعنصر حشو 1.5-3.5 مم.

2. ميزة ل1.1-1.5mm خط إنتاج بثق الأنبوب السائب الصغير لكابل نفخ الهواء الصغير:

أ. إن دفع الألياف الضوئية هو جهاز الدفع بمحرك ، وتوتر خط الدفع مستقر وموثوق ، والتوتر قابل للتعديل.

B. يعتمد الطارد برغيًا خاصًا ، والذي يتميز بخطية بثق جيدة وكفاءة بثق عالية.

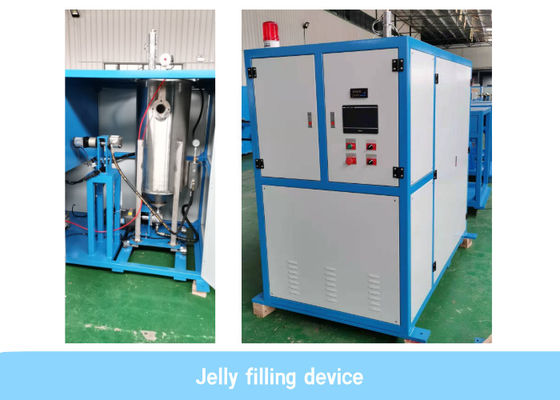

جهاز تعبئة جيلي C له تأثير احترافي لإزالة الفقاعات ، مزود بمضخة قياس دقيقة وجهاز وزن دقيق لضمان تجديد المرهم في الوقت المناسب.

D · الاستلام هو بكرات مزدوجة يتم تغييرها تلقائيًا بدون تباطؤ ، وكفاءة إنتاج عالية.

هـ- نظام التحكم في تكنولوجيا الكمبيوتر الصناعي الدولي بدرجة عالية من الأتمتة ، ويمكن ربطه بـ MES وأنظمة تخطيط موارد المؤسسات (MES) وتتبع وإدارة الإنتاج في الوقت الفعلي.

F. إن أنظمة ومكونات التحكم الرئيسية هي علامات تجارية عالمية مشهورة ، وخط الإنتاج يتمتع بمستوى عالٍ من الاستقرار والموثوقية.

3. المعلمات الفنية1.1-1.5mm خط إنتاج بثق الأنبوب السائب الصغير لكابل نفخ الهواء الصغير:

رقم. اسم حدود
1 مجال التطبيق لبثق 2-12 أنبوب فضفاض من الألياف الأساسية
مادة مناسبة لـ PBT
2 كور لا. 2-12 نواة
3 توتر مردود الألياف 0.4N ~ 1.5N ± 0.05N
4 بكرة كابل الألياف الضوئية Φ236 × Ф160 × 108 مم
Φ236 × Ф160 × 236 ملم
5 درجة حرارة الماء الساخن. درجة حرارة الغرفة - 70 درجة مئوية ± 2 درجة مئوية
6 تحمل التوتر 2.5 - 8.0N
7 سرعة الهيكل 800 م / دقيقة
8 سرعة الإنتاج 20 - 600 م / دقيقة (أنبوب شعاع Φ1.8mmPBT)
9 التحكم في الطول (0 - 3 أوم) ± 0.2 أوم
10 خطأ متر الطول <1.5
11 مواصفات بكرة الأسلاك PN630mm PN800mm
12 توهين إضافي <0.02 ديسيبل / كم (للألياف ذات الوضع الفردي فقط)
13 توحيد القطر الخارجي والطول الزائد ≤ ± 0.05 ، ± 0.2 ‰
14 طول خط الإنتاج ≤ 35 م
15 قوة المعدات 70KVA 380V 50HZ AC 3 مراحل
16 هواء مضغوط 0.5 - 0.6 ميجا باسكال

4. تكوين خط ل1.1-1.5mm خط إنتاج بثق الأنبوب السائب الصغير لكابل نفخ الهواء الصغير:

غرض اسم جميع الأجزاء والمواصفات الكمية وظيفة كمرجع

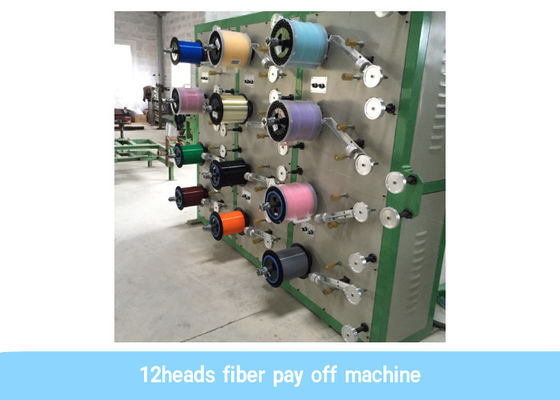

1 12 رأسًا من الألياف الضوئية مزودة بمحركات رف الدفع 1 الألياف تؤتي ثمارها
2 جهاز كريم الزيت مع مزيل فقاعات الهواء + ضخ الفراغ 1 تعبئة الزيت
3

40mm الطارد والمواد المساعدة (بما في ذلك التجفيف ، آلة التغذية ، رأس الماكينة وخلاط ماستر الألوان)

برغي PBT ، اضبط رأس الماكينة + جهاز تفريغ

1 سلك مقذوف
4 آلة تجفيف 50 كجم وقادوس أوتوماتيكي 1 مجفف المواد وامتصاص
5 جهاز كهربائي PC + PLC (S7-300) 1 نظام مراقبة
6 4m حوض ماء دافئ بدرجة حرارة + خزان ماء 1 سلك التبريد
7 كابستان بعجلة واحدة Ф630mm + جهاز رش الماء الدافئ 1 سحب الأسلاك
8

Ф630mm كابستان عجلة واحدة +

جهاز رش الماء البارد

1 اسلاك التبريد وسحب الاسلاك
9 مقياس قطر الليزر 1 اختبار القطر
10 اتخاذ راقصة التوتر 1 السيطرة على التوتر
11 φ800mm آلة تحميل تلقائية كاملة مزدوجة البكرة 1 لفة وإعادة لف الأسلاك
