آلة سحب الأسلاك المتوسطة عالية السرعة 37kw معتمدة من SGS
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | I-suntop |
| إصدار الشهادات: | SGS |
| رقم الموديل: | GF-17DT |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | By negotiation |
| تفاصيل التغليف: | فيلم بلاستيكي + صندوق خشبي |
| وقت التسليم: | 30 يوم عمل كحد أدنى |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | تصل إلى آلة مختلفة |
|
معلومات تفصيلية |
|||
| يتم توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج | ضمان: | ضمان عام واحد |
|---|---|---|---|
| قطر المدخل: | Φ3.0 ~ Φ2.6 | الجهد االكهربى: | 380 فولت |
| شرط: | جديد | قطر المخرج: | Φ0.4 ~ Φ1.2 |
| اللون: | متطلبات العملاء | إستعمال: | آلة سحب الأسلاك المستخدمة |
| اسم: | DT21 / 8 آلة سحب الأسلاك النحاسية المتعددة مع التلدين | مواد الرسم: | نحاس |
| سرعة الرسم: | 1200 م / دقيقة | ||
| إبراز: | 37kw آلة سحب الأسلاك المتوسطة,آلة سحب الأسلاك المتوسطة SGS,آلة سحب الأسلاك عالية السرعة 37kw |
||
منتوج وصف

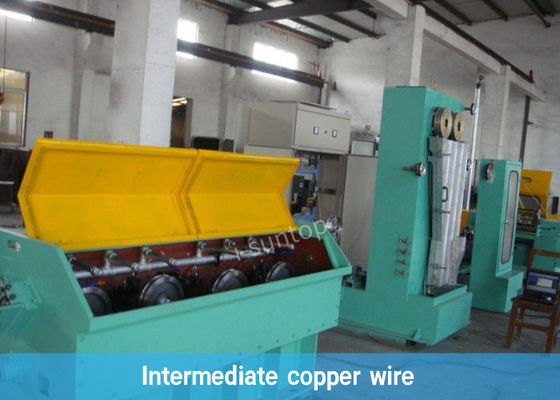

آلة سحب الأسلاك النحاسية المتوسطة عالية السرعة مع المصلب
آلة سحب الأسلاك النحاسية I-suntop20220301.pdf
1. تطبيق آلة سحب الأسلاك النحاسية الوسيطة مع الملدن:
خط الإنتاج قابل للتطبيق على الأسلاك النحاسية 3.0-2.6 مم ، المسحوب إلى سلك 0.4-1.2 مم.جنبًا إلى جنب مع مادة التلدين ، يمكن استخدام سلك الموصل النهائي مع عملية التلدين في عملية التجديل أو البثق التالية.
2. مواصفات آلة سحب الأسلاك النحاسية الوسيطة مع الملدن:
| العناصر | GF-17DT | GF-17DST | GF-17MDST | GF-HST |
| نظام التحكم | النوع التناظري التقليدي / التحكم الرقمي مع سجل الإنتاج | |||
| قطر المخرج | Φ0.4 ~ Φ1.2 | Φ0.4 ~ Φ1.6 | Φ0.4 ~ Φ1.2 | Φ0.4 ~ Φ1.8 |
| قطر المدخل | Φ3.0 ~ Φ2.6 | Φ3.5 ~ Φ2.6 | Φ3.2 ~ Φ2.6 | Φ3.5 ~ Φ2.6 |
| أقصى سرعة للخط | 1200 | 2000 | 1500 | 1800 |
| يموت لا. | 17 | 17 | 17 | 17 |
| نسبة الانزلاق م / ج | 18٪ + 12.5٪ | 20٪ + 15٪ | 15٪ + 10٪ | 19.5٪ + 10٪ |
| إطار | الحديد الزهر | ملحومة بلوحة سرقة | ||
| كابستان | التنغستن | |||
| قطر ماكس كابستان | Φ260 | Φ 250 | Φ254 | Φ280 |
| إصلاح سرعة قطرها كابستان | Φ260 | Φ 250 | Φ252 | Φ280 |
| حجم بكرة التخزين المؤقت | Φ400 ~ 630 | |||
| نوع بكرة التحميل والتفريغ | كشتبان نهاية مزدوجة | |||
| قدرة التحميل القصوى | 500 كجم / ماكس | |||
| نوع التحويل | عن طريق السلسلة | بواسطة التروس الأرضية الدقيقة | ||
| وحدة عبور | 90KW حزام نوع المحرك لخفض السرعة | |||
| استراحة | الفرامل المغناطيسية / قرص الفرامل | |||
| مراجعة النظام | التخزين المؤقت للتحكم المتزامن PID | |||
| جهاز كشف | توازن الوزن بواسطة ذراع التأرجح | |||
| السيطرة على التوتر | ضبط ضغط الهواء | |||
| المحرك الرئيسي | 37 كيلو واط | 55 كيلو واط | 37 كيلو واط | 45 كيلو واط |
| محرك التخزين المؤقت | 11 كيلو واط | 11 كيلو واط | 11 كيلو واط | 11 كيلو واط |
| طريقة التلدين | ثلاثة أقسام التلدين | |||
| ماكس يصلب الحالية | DC1200A | DC2000A | DC1500A | DC2000A |
| ماكس يصلب الجهد | DC50V | DC50V | DC50V | DC50V |
| تلدين قوة المحرك | 60 كيلو فولت أمبير | 100 كيلو فولت أمبير | 75 كيلو فولت أمبير | 100 كيلو فولت أمبير |
| كمية البخار | 12 كجم / ساعة | 12 كجم / ساعة | 12 كجم / ساعة | 18 كجم / ساعة |
| سعة مياه التبريد | 300 لتر / دقيقة | 400 لتر / دقيقة | 300 لتر / دقيقة | 500 لتر / دقيقة |
| قدرة الهواء المضغوط | 0.4 ~ 0.6 ميجا باسكال ، 30 لتر / دقيقة | 0.4 ~ 0.6 ميجا باسكال ، 50 لتر / دقيقة | 0.4 ~ 0.6 ميجا باسكال ، 30 لتر / دقيقة | 0.4 ~ 0.6 ميجا باسكال ، 50 لتر / دقيقة |
| مصدر الطاقة | 380 فولت 50/60 هرتز | |||
| حجم الآلة | 13300 * 3500 * 3400 | |||
| وزن الآلة | 6500 كجم | 7500 كجم | 6500 كجم | 6500 كجم |
3. مكون لآلة سحب الأسلاك النحاسية المتوسطة مع المصلب
| اسم | كمية |
| 1. السداد (الإيقاف التلقائي لتشابك الأسلاك) | 1 مجموعة |
| 2. آلة الرسم الرئيسية HXE-17DS | 1 مجموعة |

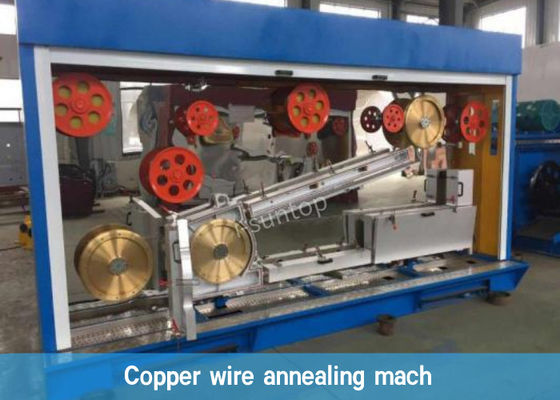

| 3. آلة التلدين HXE-TH250 | 1 مجموعة |
| 4. جهاز التحكم في التوتر HXE-180 | 1 مجموعة |

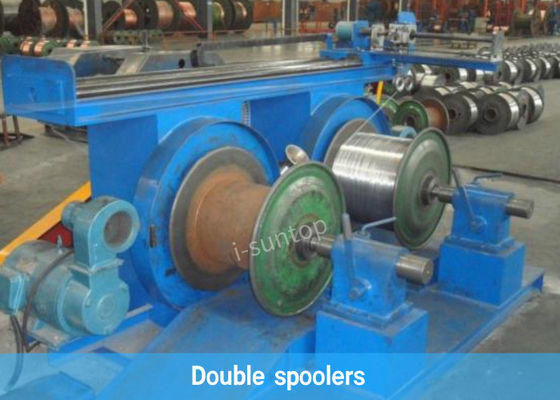

| 5. مكبات HXE-SX630 مزدوجة | 1 مجموعة |
| 6. خزانة كهربائية | 2 مجموعة |
| 7. لوحة التشغيل | 1 مجموعة |
| 8. مولد البخار | 1 مجموعة |
| 9. نظام تزييت زيت التروس | 1 مجموعة |
| 10. قطع الغيار | 1 مجموعة |
4. ميزات لآلة سحب الأسلاك النحاسية المتوسطة مع الملدن
-
سيمنز PLC وشاشة لمس سيمنز ، مع أزرار احتياطية
-
سيتم توفير قطع غيار لمدة عام واحد مع الماكينة.
-
هيكل
1-1 الإطار هو الحديد المصبوب والصلب للقضاء على الإجهاد الداخلي.
1-2.تم معالجتها بواسطة آلة طحن بدقة.
-
سهل التركيب والصيانة.
-
اعتماد مكونات العلامة التجارية المشهورة عالميًا في الأجزاء الهوائية والأجزاء الكهربائية وأجزاء التشغيل.
-
تعمل في أتمتة عالية وعقلانية ، لا تلوث
-
باستخدام تقنية التردد ، تتغير التغييرات في السياق الأكبر لأجزاء من نسبة الضغط لتلبية النطاق الواسع للتكنولوجيا والرسم عالي السرعة.
-
نظام تبريد جيد ، جودة الأسلاك النهائية جيدة جدًا.
