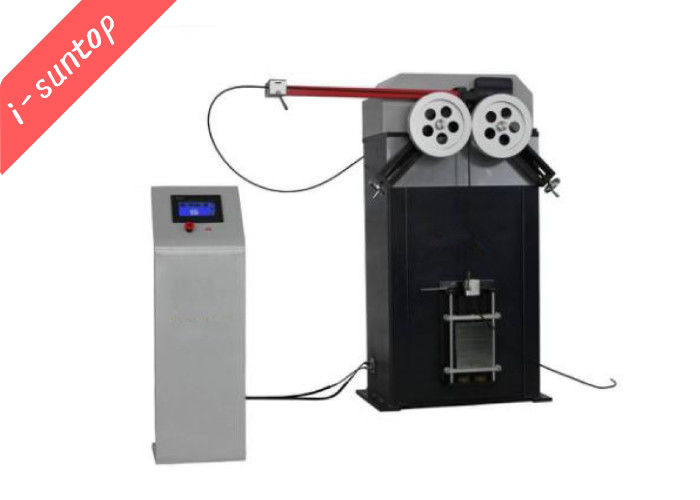

IEC-60794-1-2 معدات اختبار الانحناء المتكرر لكابل الألياف البصرية القياسي
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | I-suntop |
| إصدار الشهادات: | SGS |
| رقم الموديل: | GFK-90 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | By negotiation |
| تفاصيل التغليف: | فيلم بلاستيكي + صندوق خشبي |
| وقت التسليم: | الحد الأدنى 50 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | تصل إلى آلة مختلفة |
|
معلومات تفصيلية |
|||
| اسم: | كبل الألياف البصرية معدات الانحناء المتكرر | تطبيق: | اختبار كابل الألياف الضوئية |
|---|---|---|---|
| زاوية الانحناء المتكررة: | ± 90 درجة | سرعة الانحناء المتكررة: | (10 ～ 30) مرة / دقيقة ، يتم ضبطها بشكل تعسفي |
| التهم الانحناء المتكرر: | 1 ~ 9999 ، تم تعيينه بشكل تعسفي | المعايير: | IEC60794-1-2 |
| ضمان: | سنة واحدة | قوس ثقل الموازنة: | 5 كجم |
| إبراز: | معدات اختبار الانحناء أحادية الطور,معدات اختبار الانحناء 800 واط,آلة اختبار الكابلات 800 واط |
||
منتوج وصف
IEC-60794-1-2 معدات اختبار الانحناء المتكرر لكابل الألياف البصرية القياسي
I-suntop معدات الاختبار الميكانيكية للكابلات الضوئية ...
1. استخدامIEC-60794-1-2 كابل الألياف البصرية القياسيالانحناء المتكررمعدات اختبار:
يستخدم اختبار الانحناء المتكرر لكابل الألياف الضوئية لتحديد قدرة كابل الألياف الضوئية على تحمل الانحناء المتكرر (الثني الدوري).
تسمح سلسلة اختبار تأثير كبل الألياف الضوئية بعينة كابل يتم ثنيها للخلف وللأمام بزاوية 180 درجة عن طريق ثني الأطراف القصوى للكابلات عند 90 درجة في اتجاهين متعاكسين ، بينما تخضع العينة لحمل شد.

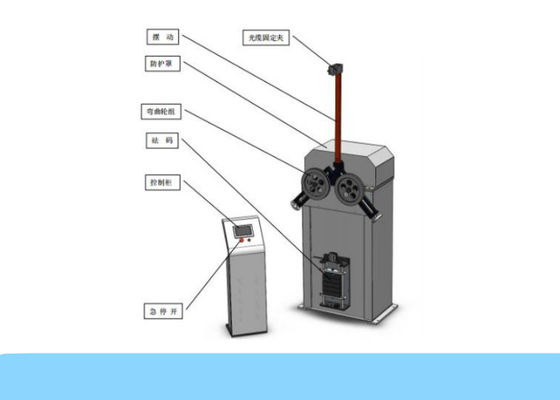

تم تصميم ذراع الانحناء لتثبيت الكابل بإحكام أثناء الاختبار بالكامل ، دون سحق الألياف الضوئية أو إحداث فقدان بصري.يتم التحكم في نصف قطر الانحناء بواسطة بكرات توسيد قابلة للاستبدال ، يتم اختيارها لتتناسب مع نصف قطر ثني الكابل.الآلة قادرة على ركوب الدراجات بمعدل 30 دورة في الدقيقة.
2. المواصفاتIEC-60794-1-2 كابل الألياف البصرية القياسيالانحناء المتكررمعدات اختبار:
| بند | المواصفات. |
|
موديل المنتج |
GFK-90 |
|
زاوية الانحناء المتكررة |
± 90 درجة |
|
سرعة الانحناء المتكررة |
(10 ～ 30) مرة / دقيقة ، يتم ضبطها بشكل تعسفي |
|
التهم الانحناء المتكرر |
1 ~ 9999 ، تم تعيينه بشكل تعسفي |
|
قوس ثقل الموازنة |
5 كجم |
|
ثقل الموازنة |
5 كجم × 4،2.5 كجم × 1،1.0 كجم × 1 |
|

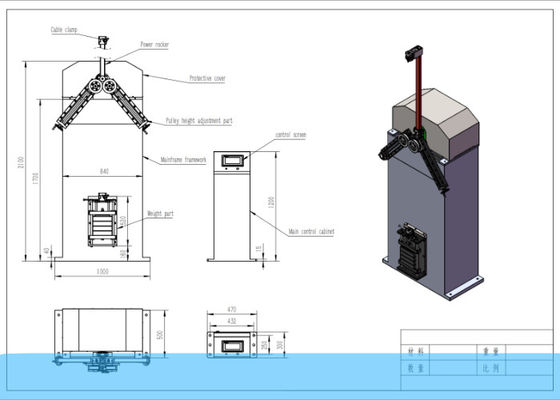

نصف قطر عجلة الانحناء |
75 مم ، 100 مم و 150 مم ، قابلة للاستبدال وفقًا لمتطلبات الاختبار. |
|
المسافة من قبضة الكابل البصري إلى نقطة ظل العجلة |
250 مم ، 500 مم و 1000 مم ، يمكن أن تكون قابلة للتعديل. |
|
وزن المعدات |
حوالي 600 كجم |
3. متطلبات تركيب المصنعIEC-60794-1-2 كابل الألياف البصرية القياسيالانحناء المتكررمعدات اختبار:
- مزود الطاقة المضيف: مرحلة واحدة ، AC220V ± 10٪ ، 50 60Hz ، 0.8kW.
- قم بالتثبيت على قاعدة ثابتة ، ومستوى 0.5 / 1000 ، وغرفة تزيد عن 1 متر حولها.
- درجة الحرارة المحيطة: 25 ± 10 ، الرطوبة: ≤80٪ بدون تكاثف.
- لا توجد وسائط مهتزة أو أكالة في الداخل
