معدات تصنيع تسخير الأسلاك النحاسية 200m / Min للكابلات الكهروضوئية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | I-suntop |
| إصدار الشهادات: | SGS |
| رقم الموديل: | I-90 + 70 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | By negotiation |
| تفاصيل التغليف: | فيلم بلاستيكي + صندوق خشبي |
| وقت التسليم: | 30 يوم عمل كحد أدنى |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | تصل إلى آلة مختلفة |
|
معلومات تفصيلية |
|||
| تطبيق: | الأسلاك الكهروضوئية الشمسية الكهروضوئية | مواد البثق: | PVC / PE |
|---|---|---|---|
| موصل: | نحاس | قطر المسمار: | 90 + 70 ملم |
| الجهد االكهربى: | 3 مراحل 380 فولت 50 هرتز / 60 هرتز | ضمان: | 18 شهر |
| رمز النظام المنسق: | 84794000 | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج |
| إبراز: | معدات تصنيع تسخير الأسلاك النحاسية,معدات تصنيع تسخير الأسلاك 200m / min,آلة تصنيع الكابلات النحاسية |
||
منتوج وصف

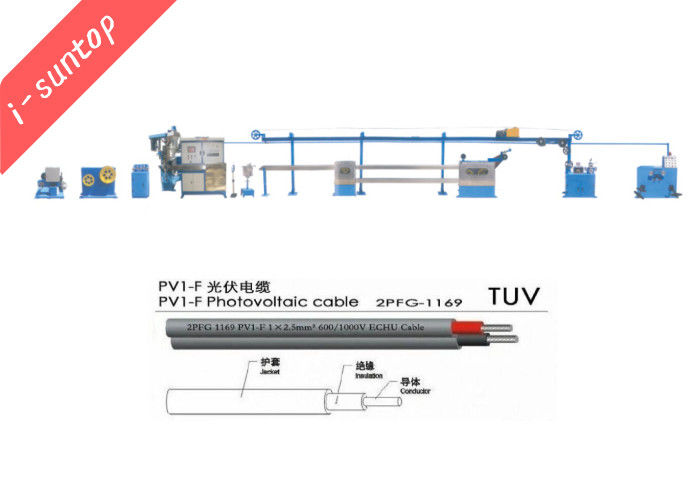

آلة تصنيع بثق الكابلات النحاسية بطبقة العزل
معدات الكابلات والأسلاك الكهربائية i-suntop2022022 ...
1. طلب للحصول علىآلة تصنيع بثق الكابلات النحاسية بطبقة العزل :
A. مناسبة لغمد النايلون المختلفة وبثق الأسلاك الخالية من الهالوجين منخفض الدخان ، وأنبوب لولبي كلها تتبنى تبريد المياه
ب. برميل لولبي: اعتماد أحدث تصميم للهيكل الياباني وتم إنشاء هيكل التقوية خصيصًا وفقًا لمتطلبات عملية البثق المختلفة بهدف التكيف مع بثق منخفض خال من الهالوجين منخفض الدخان
C. Crosshead: منخفضة الدخان خالية من الهالوجين أو Crosshead خاص
نظام التسخين والتبريد: بالتنسيق مع التصميم الخاص للبرميل اللولبي ، الآلة مجهزة بنظام تسخين وتبريد خاص لتلبية متطلبات البثق الدقيق للمركبات المختلفة
E. آلة البثق المساعدة: الآلة قادرة على التجهيز بآلة مساعدة مناسبة (30/35/40 وما إلى ذلك) ، وفقًا لمتطلبات العملية المختلفة وبعد تغيير سلك غمد النايلون المتقاطع واللولبي يمكن إنتاجه على الفور ومتطلبات العملية المختلفة يمكن استيفاء الشريط الفردي ، والشريط المزدوج كبثق مزدوج الطبقة ، وما إلى ذلك
F. مراقبة الجودة: مجهزة بجهاز ردود الفعل للكشف عن القطر الخارجي ، ومنتج التحكم في القطر الخارجي والتركيز وما إلى ذلك المعلمة التكنولوجية ، وتجنب قطر السلك وخطأ سماكة العزل ، والارتفاع الناتج في تكلفة الإنتاج
G. التحكم الكهربائي: العاكس المستورد + التحكم بشاشة اللمس PLC
2. المعلمات التقنية لآلة تصنيع بثق الكابلات النحاسية بطبقة العزل :
| المعايير الفنية | ||||
| نوع الآلة | GF-50 | GF-70 | GF-90 | GF-120 |
| قطر المسمار | Φ50 | Φ70 | Φ90 | Φ120 |
| برغي L / D. | 25: 1 | |||
| ماكس إخراج البثق | 70 كجم / ساعة | 150 كجم / ساعة | 250 كجم / ساعة | 400 كجم / ساعة |
| قوة المحرك | 11 كيلو واط | 22 كيلو واط | 75 كيلو واط | 132 كيلو واط |
| قطر السلك | Φ0.6-4.0 | Φ1.5-12.0 | Φ3-25 | Φ20-80 |
| جهاز التبريد | نوع قابل للطي نوع W / U | |||
| سحب الطاقة | 4KW | 7.5 كيلو واط | 11 كيلو واط | 11 كيلو واط |
| طول تخزين الأسلاك | 150 م | |||
| الأعلى.سرعة الخط | 200-500 م / دقيقة | |||
| نوع الاستلام | التعبئة والتغليف حزمة رمح مزدوج / واحد / رمح التعبئة والتغليف | |||
3. وصف لـآلة تصنيع بثق الكابلات النحاسية بطبقة العزل:

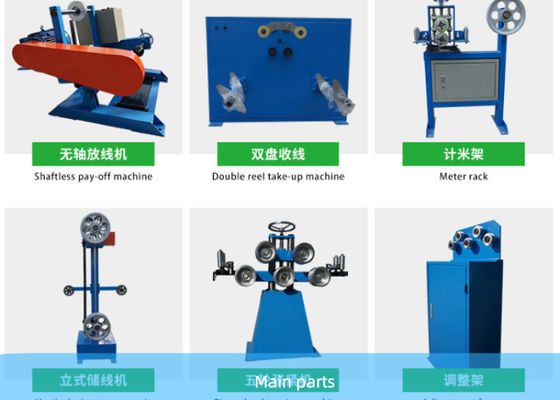

| رقم. | غرض | اكتب | الكمية. | وظيفة | ملاحظة |

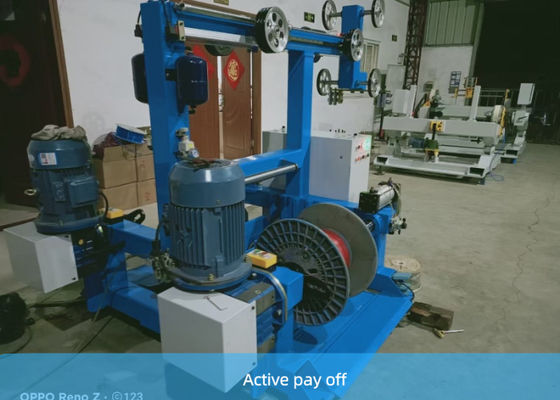

| 1 | نشرة إعلانية مزدوجة المخروط تؤتي ثمارها | نوع بكرة مزدوجة مع غطاء محرك السيارة | 1 مجموعة | سدد دينك | |
| 2 | 70mm عالية السرعة الطارد | Φ70 مم × 26 د | 1 مجموعة | سلك مقذوف | نسب الضغط = 1: 1.8 |
| 3 | مقياس الليزر | LGD-25 | 1 مجموعة | مقياس عرض الخط | |
| 4 | حوض الماء الدافئ الأمامي | 2 متر | 1 مجموعة | سلك التبريد | |
| 5 | المجمع العمودي | 1 مجموعة | عجلة المجمع Φ300 | ||
| 6 | 90mm عالية السرعة الطارد | Φ90 مم × 26 د | 1 台 | سلك مقذوف | نسب الضغط = 1: 1.8 |
| 7 | مقياس الليزر | LGD-25 | 1 مجموعة | مقياس عرض الخط | |
| 8 | مراقبة جزائية | نوع PLC | 1 مجموعة | نظام مراقبة | |
| 9 | حوض الماء الدافئ الثاني | 2 متر | 1 مجموعة | سلك التبريد | |
| 10 | طابعة عالية السرعة | نوع الخلط الديناميكي | 1 مجموعة | لطباعة طبقة السترة | |
| 11 | حوض مياه مزدوج الطبقة | 4 متر أمامي ، خلفي 4 * 4 م | 1 مجموعة | سلك التبريد | |
| 12 | نوع أفقي | 12 م | 1 مجموعة | التحكم في التوتر ، مخزن الأسلاك | عجلة المجمع Φ300 |
| 13 | كابستان عجلة مزدوجة | Φ600 ملم | 1 مجموعة | سحب الكابل | |
| 14 | شرارة تردد الطاقة | 15 كيلو فولت | 1 مجموعة | اختبار الجهد العالي | |

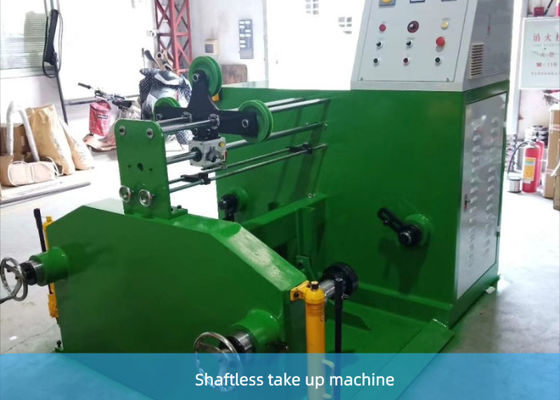

| 15 | آلة رفع رأس مزدوج | Φ800 مم | 1 مجموعة | كابل اللف | |
| 16 | كبل PV خاص متقاطع | U14 | 2 مجموعات | تشكيل | |
| 17 | الكابلات الكهروضوئية المسمار LSZH خاص | 2 مجموعات | تشكيل | ||
| 18 | قطعة منفصلة | 1 مجموعة |
