جهاز سحب هوائي لخط غطاء الكابل الخارجي بالألياف الضوئية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | I-suntop |
| إصدار الشهادات: | SGS |
| رقم الموديل: | I-500/800/1250 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | By negotiation |
| تفاصيل التغليف: | فيلم بلاستيكي + صندوق خشبي |
| وقت التسليم: | 30 يوم عمل كحد أدنى |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | تصل إلى آلة مختلفة |
|
معلومات تفصيلية |
|||
| طلب: | لسحب الكابل | خدمة: | ضمان لمدة 12 شهرًا |
|---|---|---|---|
| الجهد االكهربى: | 3 مراحل 5 سلك 380 فولت 50 هرتز | قوة المحرك: | 3-55kw |
| قوة التري: | 200 ~ 15000 كجم | سرعة: | 20-150 م/دقيقة |
| إبراز: | آلة تغليف الكابلات الهوائية,جهاز الجر الهوائي كاتربيلر,جهاز جر كاتربيلر 150 متر / دقيقة |
||
منتوج وصف
جهاز سحب هوائي لخط غطاء الكابل الخارجي بالألياف البصرية
جهاز الجر الرئوي هو آلة مساعدة رئيسية مصممة لخطوط إنتاج الألياف الضوئية وكابلات الطاقة، تستخدم على وجه التحديد في غطاء الكابلات الخارجية، وتطويق العزل، والدرع،وعمليات تشكيل الكابلاتيوفر جاذبية مستقرة ودقيقة لضمان جودة الكابلات المتسقة أثناء الإنتاج المستمر.
هذه وحدة الجر تعتمدهيكل سحب حزام مسطح مع مشبك هوائيمع هيكل ميكانيكي مهندس جيد وخيارات محرك مرنة،إنه حل مثالي لمصانع تصنيع الكابلات الحديثة.
هيكل المنتج وتصميمه
يحتوي جهاز الجر على إطار قوي مصنوع من ألواح الصلب عالية الجودة من خلال الانحناء والدفع الدقيق.تصميمه المدمج والحديث يضمن الاستقرار على المدى الطويل والمتانة في حالة التشغيل المستمر.

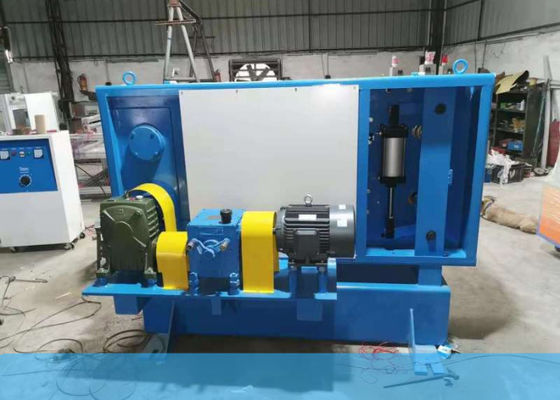

نظام النقل يتكون منعلبة التروس المقلدة التي تعمل بالموتر مع معدات مروحة متصلبة، مما يوفر نقل الطاقة السلس، وقدرة الحمل العالية، ومتطلبات الصيانة المنخفضة.تنظيم سرعة المحرك المترددوتحكم التردد المتغير (VFD)متاحة لتلبية الطلبات المختلفة للإنتاج.
تطبق الأسطوانات الهوائية قوة تشبيك قابلة للتعديل على أحزمة الجر، مما يضمن سحب آمن للأسلاك مع تقليل التشوه أو الاحتكاك إلى الحد الأدنى، خاصة بعد التطويق والتبريد.
الميزات الرئيسية والمزايا
-
القيود الهوائية والحزام المسطح
يضمن توزيع الضغط المتساوية والجاذبية المستقرة لمختلف قطرات الكابلات. -
نطاق واسع لقوة الجر
متوفرة في نماذج متعددة من200 كجم إلى 15000 كجم، مناسبة لإنتاج الكابلات الخفيفة إلى الثقيلة. -
تحكم دقيق في السرعة والتوتر
مجهزة بعدادات إلكترونية لعرض سرعة الخط في الوقت الحقيقي وعد العداد. -
تحكم التوتر المغناطيسي لل مسحوق (اختياري)
يوفر تعديل التوتر الفوري ، مما يمنع بفعالية كابل كسر في أحواض التبريد ويضمن المزامنة عبر خط التطويق. -
تصميم هيكلي مرن
وتدعم النماذج الصغيرة حركة الآلة الكلية أو حركة الإطار العلوي ، مما يسمح بالتكيف بسهولة مع عمليات الإنتاج الخاصة. -
موثوقية عالية وصيانة سهلة
المكونات الميكانيكية الثقيلة تضمن عمر خدمة طويل وتشغيل مستقر.
التطبيقات
-

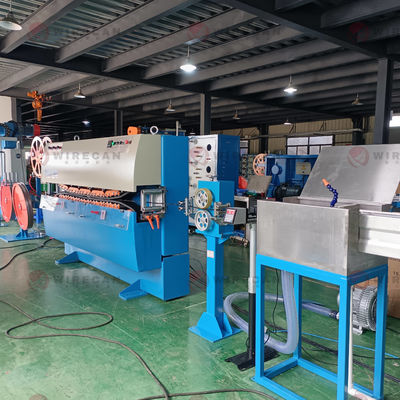

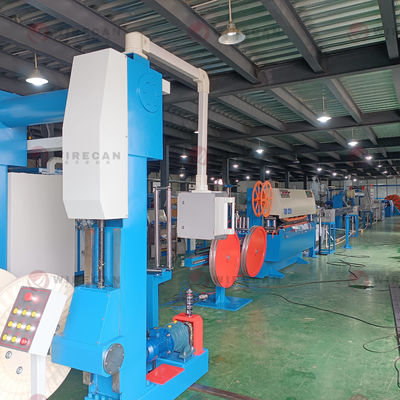

خطوط غطاء الكابلات الخارجية بالألياف الضوئية
-
خطوط طحن كابلات الطاقة وكابلات التحكم
-
خطوط الدروع والشريط النحاسي
-
تصنيع عزل الكابلات وتطويق السترات
-
عمليات تشكيل الكابلات وتلفها
المعلمات التقنية الرئيسية
| النموذج | قوة الجر القصوى (كيلوغرام) | أقصى قطر للكابل (ملم) | طول الاتصال بالمسار (ملم) | عرض المسار (ملم) | عدد الأسطوانات (أزواج) | السرعة القصوى |
|---|---|---|---|---|---|---|
| TQD 300 | 300 | ≤ Ø15 | 390 | 60 | 3 | 200 |

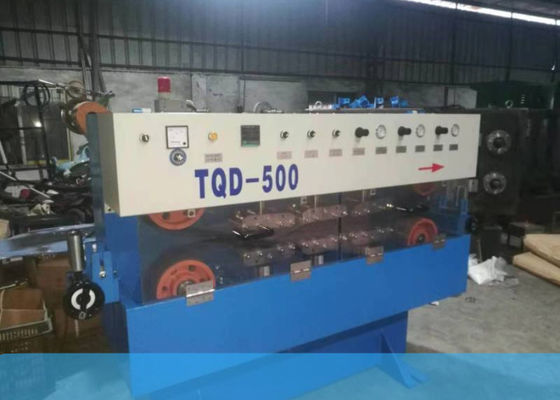

| TQD 500 | 500 | ≤ Ø30 | 850 | 80 | 3 | 150 |

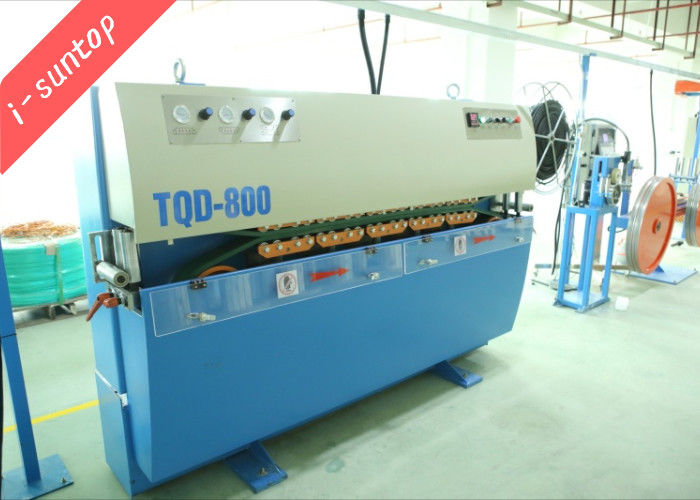

| TQD 800 | 800 | ≤ Ø40 | 1150 | 80 | 4 | 120 |

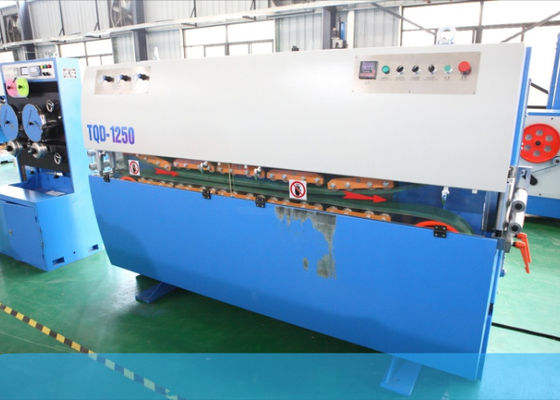

| TQD 1250 | 1250 | ≤ Ø60 | 1600 | 120 | 5 | 100 |
| TQD 1600 | 1600 | ≤ Ø80 | 1900 | 120 | 6 | 80 |
| TQD 2000 | 2000 | ≤ Ø100 | 2300 | 120 | 7 | 80 |
| TQD 2500 | 2500 | ≤ Ø120 | 2500 | 140 | 8 | 60 |
| TQD 3200 | 3200 | ≤ Ø150 | 2800 | 140 | 9 | 60 |
| TQD 4000 | 4000 | ≤ Ø180 | 3500 | 160 | 10 | 30 |
| TQD 5000 | 5000 | ≤ Ø200 | 4000 | 180 | 11 | 30 |
التكوينات الاختيارية
-
محرك متزامن أو جهاز تحكم سرعة المحرك VFD
-
نظام التحكم بمجهود المسحوق المغناطيسي
-
ناقل عمود الأرض لخطوط الدروع والدرع
-
طول الجر و عرض الحزام المخصص
-
التكامل مع خطوط طحن الكابلات الكاملة
لماذا تختار هذا الجهاز
هذا الجهاز الجر الرئوي يجمعأداء ميكانيكي قوي ، تحكم دقيق في التوتر ، وتكوين مرن، مما يجعلها خيارًا مثاليًا لمصنعي الألياف الضوئية وكابلات الطاقة الذين يبحثون عن إنتاج مستقر وعالي الجودة وفعال.
