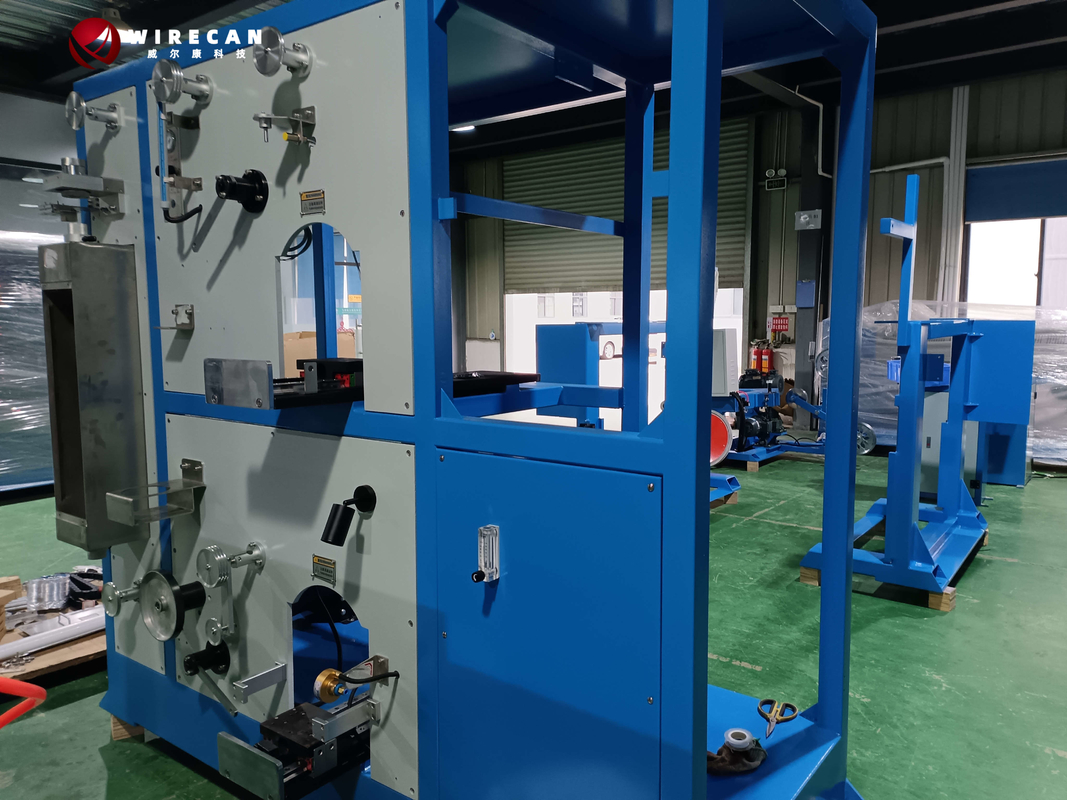

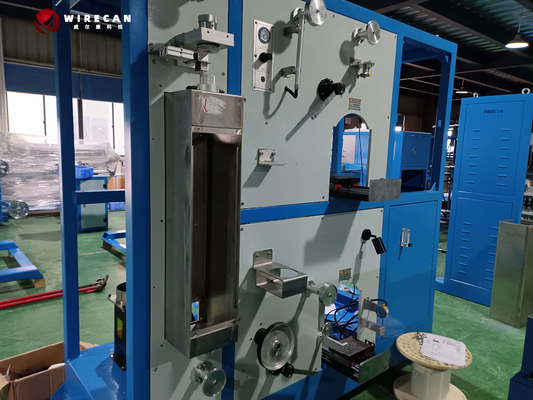

معدات تصفيف الألياف البصرية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Wirecan |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | WRK-1800 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | By negotiation |
| تفاصيل التغليف: | فيلم بلاستيكي + صندوق خشبي |
| وقت التسليم: | الحد الأدنى 50 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | ما يصل إلى آلة مختلفة |
|
معلومات تفصيلية |
|||
| التطبيق: | آلة تلوين وتجديد الألياف الضوئية | قوة المحرك الرئيسية: | 7.5 كيلو واط |
|---|---|---|---|
| حجم بكرة الدفع: | 250 | حجم بكرة الاستلام: | 250 |
| الخدمة: | سنة واحدة مجاناً | نظام التحكم: | شاشة تعمل باللمس + PLC |
منتوج وصف
| السمة | الوصف |
|---|---|
| الغرض | لتلوين الألياف الضوئية للاستخدام في أنظمة الاتصالات |
| أنواع | معدات صبغات مستمرة |
| مبدأ العمل | يتم تمرير الألياف البصرية عبر محلول لون |
| يخترق المحلول الألياف، مما يؤدي إلى تلوين | |
| المزايا | التحكم الدقيق في اتساق اللون |
| قدرة عالية على الإنتاج | |
| تحسين أداء الألياف بسبب انخفاض خسارة الانحناء الدقيقة | |
| تخفيض تكاليف المخزون والإنتاج |
1تطبيق المعدات:
يتم تطبيق آلة تلوين الألياف الضوئية وإعادة التلف بشكل رئيسي لتلوين سطح الألياف الضوئية ، مما يسهل تحديد الألياف المتعددة داخل الأنبوب الفضفاض.ويمكن أيضا أن تستخدم لإعادة لف الألياف وتغطية الألياف النايلونية المشددة مع هلام السيليكون.
2، الخصائص:
وظيفة رئيسية: تلوين سطح الألياف البصرية
ب، الوظيفة المساعدة: إعادة لف الألياف البصرية
ج، تستخدم الآلة نظام تحكم شاشة اللمس PLC +، يتم استيراد الأجزاء الكهربائية الرئيسية،
d، كفاءة الإنتاج العالية، والتشغيل المريح.
3تطبيق المعدات:
| لا يوجد ألياف بصرية | قطعة واحدة |
| سرعة التلوين | 1000-1200m/min أو 1500-1600m/min |
| سرعة الهيكل | 1500m/min أو 1800m/min |
| سرعة التدوير | <= 1500n/min أو 1800m/min |
| سمك طبقة الطلاء | 3-5mm |
| التوتر المرتفع | 0.4N-1.2N±0.05N |
| مسافة عبور | 0.2-1.5ملم |
| الخسارة الزائدة بعد التلوين | <= 0.02db/km |
| حجم رجل الألياف البصرية ((MAX) | ø350×ø25.4×ø300ملم،وزن: 5 كجم ((25km/50km رولي) |

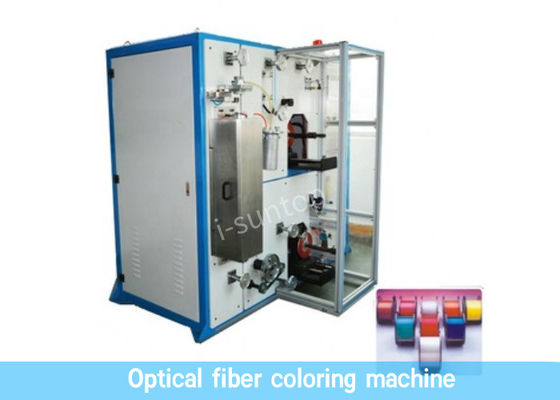

- آلة تلوين الألياف البصرية هي جهاز يستخدم في إنتاج الألياف البصرية لتطبيق ترميز الألوان على الألياف. هذا مهم لتحديد الألياف الفردية في كابل أو حزمة ،ولتأكد من أن الألياف مرتبطة بشكل صحيح ويتم توجيهها أثناء التثبيت والصيانة.
- عادة ما تتضمن عملية التلوين تطبيق طبقة ملونة على سطح الألياف. يمكن تطبيق هذه الطبقة باستخدام مجموعة متنوعة من التقنيات ، مثل الطباعة بالرصاص ،ترسب الكهربائيأو طلاء رش.
- قد تتضمن آلة التلوين مجموعة من المكونات، مثل نظام دفع الألياف، وحدة تلوين، ونظام أخذ الألياف. يغذي نظام دفع الألياف الضوئية إلى الآلة,بينما تقوم وحدة التلوين بتطبيق ترميز الألوان على الألياف. يجمع نظام استيعاب الألياف الملونة ويحضرها لمزيد من المعالجة أو التعبئة.
- يمكن أن تتضمن الآلة أيضًا نظام تحكم ينظم تطبيق مادة الصبغ ، مما يضمن أن يكون الصبغ متسقًا ويلبي المواصفات المطلوبة.يمكن أن تشمل الميزات الأخرى أجهزة استشعار للكشف عن كسور الألياف أو عيوب أخرى، وكذلك آليات لتنظيف أو صيانة الآلة.
- بشكل عام، آلة طلاء الألياف الضوئية هي عنصر حاسم في إنتاج الألياف الضوئية، مما يساعد على ضمان أن الألياف يتم تحديدها بشكل صحيح وربطها في مجموعة من التطبيقات,من الاتصالات إلى الأجهزة الطبية.
