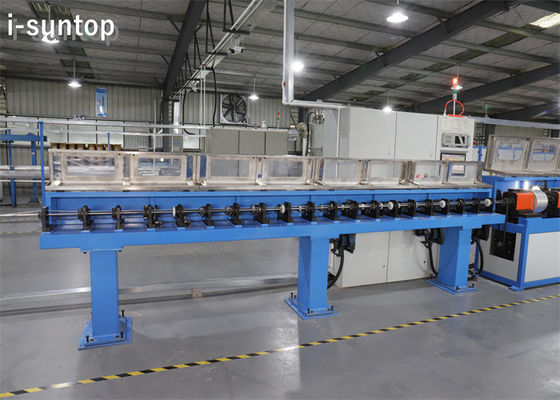

خط بثق إنتاج الكابلات الضوئية الدقيقة أحادية الأنبوب الهوائية

خط بثق إنتاج الكابلات الضوئية الدقيقة أحادية الأنبوب الهوائية

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: I-suntop

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 مجموعة
الأسعار: By negotiation
تفاصيل التغليف: فيلم بلاستيكي + صندوق خشبي
وقت التسليم: الحد الأدنى 50 يوم عمل
شروط الدفع: L / C ، T / T
القدرة على العرض: تصل إلى آلة مختلفة
افضل سعر اتصل

معلومات تفصيلية

مادة أنبوب فضفاض: PBT / PP ماكس: 288
طلب: تصنيع Uni-Tube Air-Blown خدمة: ضمان لمدة سنة واحدة ، صيانة طويلة الأمد
الجهد الكهربي: 80KW 380V 50HZ AC 3 مراحل
تسليط الضوء:

خط بثق الكابلات الضوئية الدقيقة

,

خط بثق الكابلات الضوئية المنفوخة بالهواء

منتوج وصف

خط بثق إنتاج الكابلات الضوئية الدقيقة المنفوخة بالهواء أحادي الأنبوب

آلة كابل الألياف البصرية i-suntop 20220228.pdf

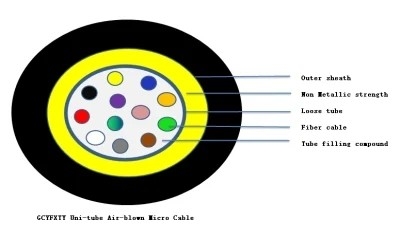

1. وصف لكابل بصري صغير منفوخ بالهواء أحادي الأنبوب:

يتم وضع الألياف الضوئية في أنبوب فضفاض مصنوع من البلاستيك عالي الجودة ومليء بمركب تعبئة الأنبوب.توضع خيوط الأراميد خارج الأنبوب المفكوك كعضو قوة ، ثم يُبثق غلاف مع أخاديد.هذا النوع من الكابلات قابل للتطبيق بشكل خاص على إنشاءات نفخ الهواء في شبكات الوصول.
خط بثق إنتاج الكابلات الضوئية الدقيقة أحادية الأنبوب الهوائية 0


2. التي آلة لكابل بصري GYFY 12 نواة ASU-Unitube:

  • آلة تلوين و إعادة لف الألياف
  • خط إنتاج الأنبوب المنفصل
  • آلة تجديل SZ
  • خط تغليف الكابلات

3.مواصفات الألياف آلة تلوين وإعادة اللف


نظام التحكمواجهة الإنسان والآلة + تحكم PLC
قوة المصباحاعتماد قوة ضوء العلامة التجارية تايوان
خروفيمكن اختيار استيراد UV-A ، وضمان كمية المعالجة
جهاز اجتيازأجهزة الرفع والعبور الأوتوماتيكية
سرعة الهيكلماكس 1800
سرعة التلوينماكس 1500
سمك طبقة التلوين3 ~ 5 ميكرومتر
سداد التوتر0.4N ~ 1.2N ± 0.05N
اجتياز الملعب0.1 ~ 1.5 مم
الخسارة الزائدة بعد التلوين≤0.02 ديسيبل / كم
الأعلى.حجم بكرة الألياف الضوئية

Φ236 * Φ160 * 108 * Φ25.4 ملم (بكرة 25 كيلومتر)
Φ236 * Φ160 * 225 * Φ25.4 ملم (بكرة 50 كيلومتر)

قوة

380V ± 10٪ 50 هرتز
ثلاثة خط المرحلة الخامسة

قدرة التلوينحوالي 90 كم / ساعة.
وزن الآلة850 كجم


3.مواصفات خط إنتاج الأنبوب السائب:


نوع الطارد50 × 25 إكسترودر
مواد البثقPBT
سرعة الهيكلماكس 800 م / دقيقة
سرعة الإنتاج(أنبوب فضفاض 1.8 مم PBT)
عدد بكرات سداد الألياف الضوئية12
مواصفات بكرات سداد الألياف الضوئيةبكرات ألياف بصرية قياسية بطول 25 كم و 50 كم
شد سداد الألياف الضوئية0.4N-1.5N
مواصفة بكرات الاستلامبكرة PN630reel و PN800
الخسارة الزائدة بعد البثق≤ 0.02 ديسيبل / كم (الألياف الصغيرة @ 1310 نانومتر ، 1550 نانومتر)
ارتفاع مركز الآلة1000 مم من الخلفية

4.مواصفات آلة التجديل SZ:

سرعة الهيكلبحد أقصى 100 م / دقيقة
عدد البكرات ذات الأنبوب السائب12
مواصفات بكرات الدفع ذات الأنبوب السائبPN630-800 مم
خطوة التواء SZ50 مم - 800 مم
زاوية عكس SZالحد الأقصى: 1800 دورة في الدقيقة
السرعة القصوى لنقش الرؤوسالحد الأقصى: 4000 دورة في الدقيقة
الملعب النقشمن 20 مم إلى 500 مم
خسارة إضافية≤ 0.02 ديسيبل / كم (ألياف SM)
متطلبات امدادات الطاقة68KVA ، AC380V ± 10٪ 50HZ ثلاث مراحل خمس أسلاك
تستهلك الطاقةحوالي 40 كيلو واط / ساعة
الاهلية4 ~ 6 كم / ساعة

5-مواصفات خط تغليف الكابلات:

قطر قلب الكابل

5-25 ملم

قطر الأنبوب السائب

1.5-3 مم

قطر الكابل

5-35 ملم

سمك جدار الكابل

1.0-3.0 مم

سرعة هيكل الخط

100 م / دقيقة

سرعة إنتاج الخط

80 م / دقيقة (كابل ديا: 10 مم)

توهين إضافي

0.02 ديسيبل / كم (1310 و 1550)

خرج الطارد

Max280 كجم / ساعة

خط بثق إنتاج الكابلات الضوئية الدقيقة أحادية الأنبوب الهوائية 1
