خط إنتاج كابلات الألياف البصرية المزدوجة 190 متر / دقيقة لكابل إسقاط FTTH

خط إنتاج كابلات الألياف البصرية المزدوجة 190 متر / دقيقة لكابل إسقاط FTTH

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: I-suntop
إصدار الشهادات: SGS
رقم الموديل: I-50

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 مجموعة
الأسعار: By negotiation
تفاصيل التغليف: فيلم بلاستيكي + صندوق خشبي
وقت التسليم: 30 يوم عمل كحد أدنى
شروط الدفع: L / C ، T / T
القدرة على العرض: تصل إلى آلة مختلفة
افضل سعر اتصل

معلومات تفصيلية

إستعمال: تصنيع كابل FTTH إسقاط + كابل سيمبلكس / مزدوج سرعة التصميم: بحد أقصى 190 م / دقيقة
عدد بكرات سداد الألياف الضوئية: 4/6/12 الخسارة الزائدة بعد البثق: 1550nm <= 0.2dB / km (ألياف بصرية أحادية القالب)
ضمان: 18 شهر الجهد االكهربى: 3 مراحل 5 أسلاك 380 فولت 50 هرتز
أجهزة السيارات: دانفوس PLC: سيمنز
تسليط الضوء:

خط إنتاج كابلات الألياف الضوئية المزدوجة

,

خط إنتاج كابل الألياف البصرية 190m / min

,

آلة تصنيع الكابلات المزدوجة

منتوج وصف

كابل إسقاط FTTH + خط إنتاج كابل الألياف الضوئية البسيط / المزدوج

آلة كابل الألياف الضوئية i-suntop 20220228.pdf

1. وصف لكابل إسقاط FTTH + خط إنتاج كابلات الألياف البصرية البسيط / المزدوج:

يجعل خط إنتاج كابل الألياف البصريةكابل إسقاط FTTH + كابل الألياف البصرية البسيط / المزدوج، القطر الخارجي 5.0 مم كحد أقصى.



هياكل الكابلات:

القطر الخارجي لكابل التصحيح المزدوج البسيط: 1.2 / 1.6 / 2.0 / 3.0 مم ، ألياف عازلة 0.6 / 0.9 مم + خيوط كيفلر / الأراميد تقوي الأعضاء + غلاف LSZH / PVC.

كابل التوزيع متعدد النواة القطر الخارجي 5.0 مم كحد أقصى ، ألياف عازلة 6 النواة 0.9 مم + خيوط كيفلر / أراميد تقوي الأعضاء + غمد LSZH / PVC.

كابل ألياف ضوئية داخلي صغير صغير القطر الخارجي 3.8 مللي متر كحد أقصى.ما يصل إلى 24 كور ألياف عارية ملونة + خيوط كيفلر / أراميد تقوي الأعضاء + غمد LSZH / PVC.

كابل إسقاط FTTH: ألياف عارية + أسلاك فولاذية / أعضاء تقوية FRP + غمد LSZH / PVC / PE ،



2. المعلمات التقنيةكابل إسقاط FTTH + خط إنتاج كابل الألياف الضوئية البسيط / المزدوج:

نوع الطارد 50 × 25/65 × 25 باثق
مواد البثق LSZH ، PVC ، PE
سرعة الهيكل بحد أقصى 190 م / دقيقة

سرعة الإنتاج

بحد أقصى 120 م / دقيقة (LSZH) ؛ 100 م / دقيقة (بولي كلوريد الفينيل) لـ 2.0 * 5.0 مم FTTH
عدد بكرات سداد الألياف الضوئية 2 أو 4 بكرات
مواصفات بكرات سداد الألياف الضوئية بكرات ألياف بصرية قياسية بطول 25 كم و 50 كم
شد سداد الألياف الضوئية 0.4N-1.5N
رؤوس لا رف دفع التسليح 2 رؤوس
مواصفات بكرات التسليح بكرات PN400 و ø254 × ø116 × ø180 × ø32 بكرات
مواصفات التعزيز ø0.4-ø1.0
تسديد التوتر من التعزيز 5N-20N
تحمل التوتر 5-15N
مواصفة بكرات الاستلام بكرة PN400 وبكرة PN630 (قطر فتحة العمود المركزي ø 56)
الخسارة الزائدة بعد البثق 1550nm <= 0.2dB / km (ألياف بصرية أحادية القالب)
ارتفاع مركز الآلة 1000 مم من الخلفية

3. تكوين الخط لكابل إسقاط FTTH + خط إنتاج كابل الألياف الضوئية البسيط / المزدوج:

العناصر الكمية.
Φ 800 عضو Stengthen أكبر دفع الأسلاك الفولاذية 1 مجموعة

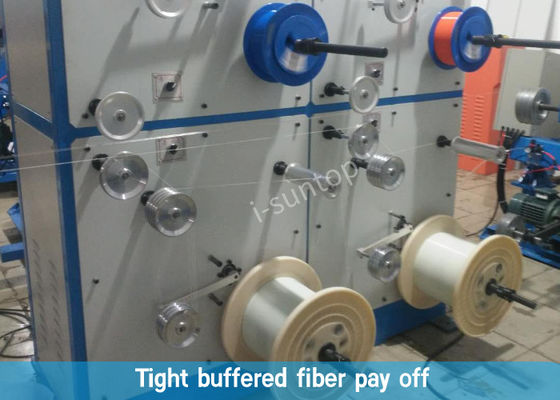

4 رؤوس ألياف + 2 رأس فرب / سداد سلك فولاذي صغير 1 مجموعة

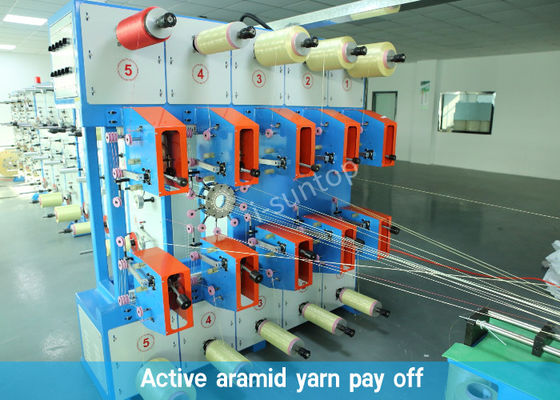

خيوط الأراميد السلبية / النشطة تؤتي ثمارها
دعم القالب المحمول 1 مجموعة

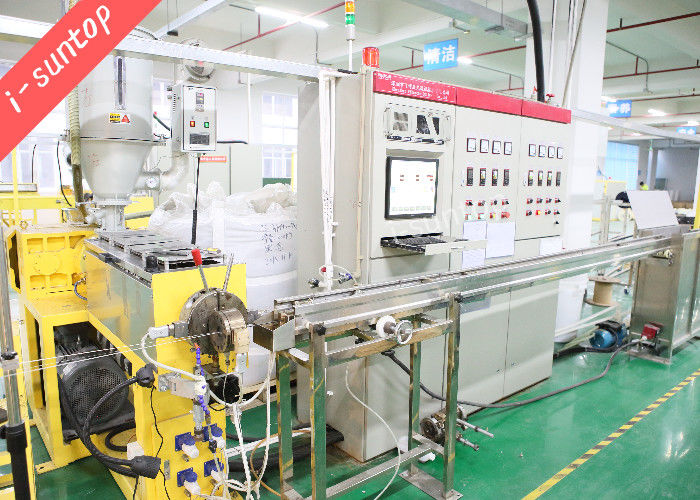

50 الطارد مع اثنين من Crosshead ، واحد لكابل FTTH إسقاط ، واحد للكابل البسيط / المزدوج 1 مجموعة
مجفف 50 كجم + قادوس 1 مجموعة
نظام التحكم في برنامج IPC + PLC 1 مجموعة
2.5 متر حوض ماء متحرك وخزان ماء دافئ 1 مجموعة
8m نوع ثابت مياه التبريد حوض وخزان مياه التبريد + مبرد 1 مجموعة
مقياس قطر الليزر 1 مجموعة

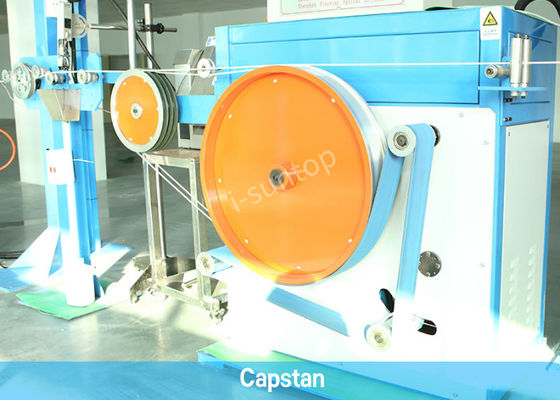

كابستان مزدوجة العجلة 1 مجموعة
مجمع الكابلات 1 مجموعة

400-630 مم سحب ثنائي المحور

1 مجموعة
