خط إنتاج كابلات الألياف البصرية ذات الأنبوب الفضفاض 500 متر / دقيقة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | I-suntop |
| إصدار الشهادات: | SGS |
| رقم الموديل: | I-50 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | By negotiation |
| تفاصيل التغليف: | فيلم بلاستيكي + صندوق خشبي |
| وقت التسليم: | الحد الأدنى 50 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | تصل إلى آلة مختلفة |
|
معلومات تفصيلية |
|||
| مادة: | PBT | السرعة الفعلية: | ماكس 500 م / دقيقة |
|---|---|---|---|
| لا يحتوي على ألياف: | 12 | الخسارة الزائدة بعد البثق: | 1550nm <= 0.2dB / km (ألياف بصرية أحادية القالب) |
| إستعمال: | تصنيع الأنابيب السائبة PBT | ضمان: | 12 شهرا |
| الجهد االكهربى: | 3 مراحل 5 أسلاك 380 فولت 50 هرتز | PLC: | سيمنز |
| إبراز: | خط إنتاج كابلات الألياف الضوئية 500 متر / دقيقة,خط إنتاج كابل الألياف البصرية PBT,معدات تصنيع كبلات PBT |
||
منتوج وصف
خط إنتاج كابلات الألياف البصرية ذات الأنبوب الفضفاض PBT بسرعة عالية 500 متر / دقيقة
آلة كابل الألياف الضوئية i-suntop 20220228.pdf
1. وصف لخط إنتاج كابلات الألياف البصرية ذات الأنبوب الفضفاض PBT:
يستخدم خط الطلاء الثانوي للألياف لبثق أنبوب فضفاض من الألياف الضوئية الأساسية 1 ~ 12/24 ، مادة الغلاف هي PBT ، الأنبوب السائب هو سطح مستدير وسلس ، أبعاده موحدة.
2. ميزاتخط إنتاج كابلات الألياف البصرية ذات الأنبوب الفضفاض PBT:
أ. إن دفع الألياف الضوئية هو جهاز الدفع بمحرك ، وتوتر خط الدفع مستقر وموثوق ، والتوتر قابل للتعديل.
B. يعتمد الطارد برغيًا خاصًا ، والذي يتميز بخطية بثق جيدة وكفاءة بثق عالية.
جهاز تعبئة جيلي C له تأثير احترافي لإزالة الفقاعات ، مزود بمضخة قياس دقيقة وجهاز وزن دقيق لضمان تجديد المرهم في الوقت المناسب.
D · الاستلام هو بكرات مزدوجة يتم تغييرها تلقائيًا بدون تباطؤ ، وكفاءة إنتاج عالية.
هـ- نظام التحكم في تكنولوجيا الكمبيوتر الصناعي الدولي بدرجة عالية من الأتمتة ، ويمكن ربطه بـ MES وأنظمة تخطيط موارد المؤسسات (MES) وتتبع وإدارة الإنتاج في الوقت الفعلي.
F. إن أنظمة ومكونات التحكم الرئيسية هي علامات تجارية عالمية مشهورة ، وخط الإنتاج يتمتع بمستوى عالٍ من الاستقرار والموثوقية.
3. المعلمات التقنيةخط إنتاج كابلات الألياف البصرية ذات الأنبوب الفضفاض PBT:
| نوع الطارد | 50 × 25 إكسترودر |
| مواد البثق | PBT |
| سرعة الهيكل | ماكس 800 م / دقيقة |
|
سرعة الإنتاج |
ماكس 500 م / دقيقة (أنبوب فضفاض 1.8 مم PBT) |
| عدد بكرات سداد الألياف الضوئية | 12 |
| مواصفات بكرات سداد الألياف الضوئية | بكرات ألياف بصرية قياسية بطول 25 كم و 50 كم |
| شد سداد الألياف الضوئية | 0.4N-1.5N |
| مواصفة بكرات الاستلام | بكرة PN630reel و PN800 |
| الخسارة الزائدة بعد البثق |
≤ 0.02 ديسيبل / كم (الألياف الصغيرة @ 1310 نانومتر ، 1550 نانومتر) |
| ارتفاع مركز الآلة | 1000 مم من الخلفية |
4. تكوين خط لخط إنتاج كابلات الألياف البصرية ذات الأنبوب الفضفاض PBT:
| العناصر | الكمية. |

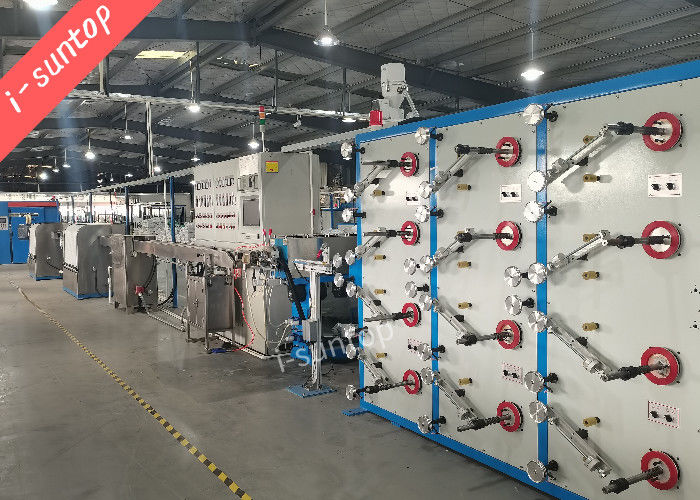

| 12 رأس الألياف تؤتي ثمارها | 1 مجموعة |
| تمت إزالة الجهاز الالكتروستاتيكي | 1 مجموعة |
|
جهاز تعبئة الجيلي |
1 مجموعة |

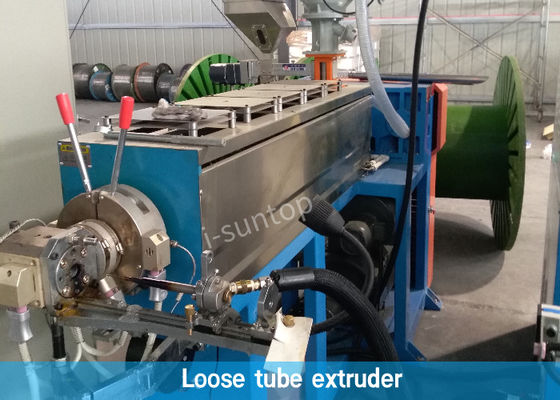

| 50 باثق | 1 مجموعة |
| مجفف + قادوس 50 كجم | 1 مجموعة |
| نظام التحكم في برنامج IPC + PLC | 1 مجموعة |
|
4 م خزان ماء ساخن متحرك + خزان ماء ساخن |
2 مجموعات |
|

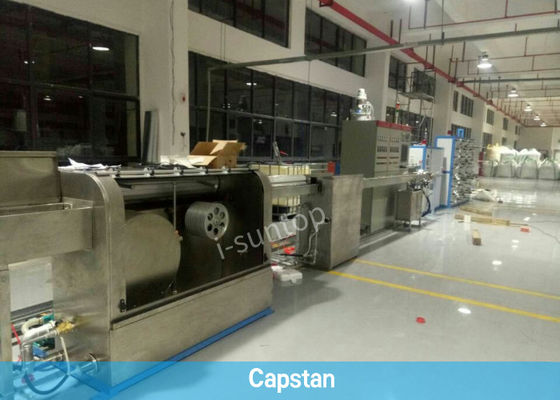

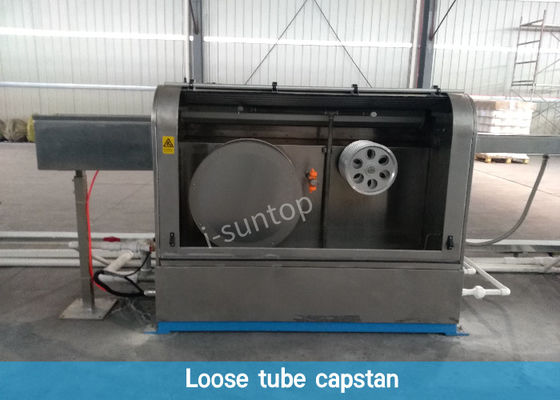

كابستان بعجلة واحدة Ф630mm + جهاز رش الماء الدافئ |
1 مجموعة |
|
كابستان بعجلة واحدة Ф630mm + جهاز رش الماء البارد |
1 مجموعة |
| مقياس قطر الليزر | 1 مجموعة |
|
اتخاذ راقصة التوتر |
1 مجموعة |
|
عمود مزدوج من 630-800 مم |
1 مجموعة |
