عملية تصنيع الكابلات أحادية الوضع ، آلة تصنيع الكابلات الهوائية ADSS
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | I-suntop |
| إصدار الشهادات: | SGS |
| رقم الموديل: | I-90 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | By negotiation |
| تفاصيل التغليف: | فيلم بلاستيكي + صندوق خشبي |
| وقت التسليم: | الحد الأدنى 50 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | تصل إلى آلة مختلفة |
|
معلومات تفصيلية |
|||
| تطبيق: | تصنيع الكابلات البصرية الخارجية ADSS / GYTW / GYTS / GYTA | مواد البثق: | LDPE ، MDPE ، HDPE ، PA12 |
|---|---|---|---|
| سرعة الهيكل: | بحد أقصى 100 م / دقيقة | القطر الخارجي النهائي: | 6.0 مم - 35.0 مم |
| قطر السلك الأساسي: | 4.2 مم -30 مم | ضمان: | 12 شهرا |
| الجهد االكهربى: | 3 مراحل 5 أسلاك 380 فولت 50 هرتز | خسارة إضافية: | ≤ 0.02 ديسيبل / كم (ألياف SM) |
| إبراز: | عملية تصنيع الكابلات الهوائية ADSS,عملية تصنيع الكابلات أحادية الوضع,آلة تصنيع الكابلات الهوائية ADSS |
||
منتوج وصف

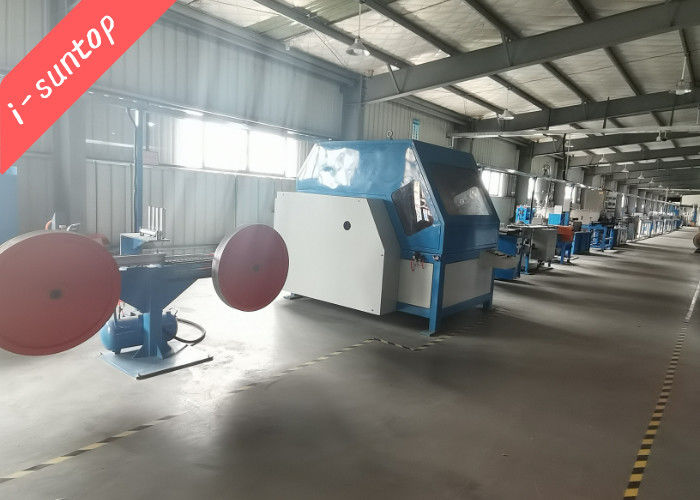

خط إنتاج كابلات الألياف البصرية ذات الوضع الواحد ADSS
آلة كابل الألياف الضوئية i-suntop 20220228.pdf
1. وصف لـخط إنتاج كابلات الألياف البصرية ذات الوضع الواحد ADSS:
أ ، آلة الكابلات مناسبة للغلاف الخارجي للكابل البصري والقلب الذي يعزز الإنتاج الشامل ، ويمكن أيضًا استخدامه لإنتاج طبقة الحماية الداخلية
B ، غلاف داخلي PE ، حزام مركب من الألومنيوم والبلاستيك وغمد داخلي PE.
C ، غلاف خارجي PE ، حزام مركب من الألومنيوم والبلاستيك ، غلاف خارجي مركب PE ، حزام مركب من البلاستيك والصلب ، غلاف خارجي مركب PE.
D ، أنبوب فولاذي مزدوج متوازي تجميع نوع كابل الألياف الضوئية.
2. ميزاتخط إنتاج كابلات الألياف البصرية ذات الوضع الواحد ADSS:
أ ، الأجزاء الكهربائية الرئيسية مستوردة ، المسمار يعتمد أحدث التقنيات ، مقاومة تآكل سطح الأسنان.
ب ، انخفاض استهلاك الطاقة للمعدات ، كمية كبيرة من البثق ، كفاءة إنتاج عالية ، سطح شديد اللمعان ، فرق صغير في درجة الحرارة ، ضوضاء منخفضة ، استقرار جيد ، استمرارية قوية للعمل ، عملية مريحة ، عمر خدمة طويل.
3. المعلمات التقنيةخط إنتاج كابلات الألياف البصرية ذات الوضع الواحد ADSS:
| مواد البثق | LDPE ، MDPE ، HDPE ، PA12 |
| ماكس إخراج البثق | 250 كجم / ساعة (PE) |
| القطر الخارجي للبثق | Ø5-Ø35mm |
| سرعة الإنتاج | بحد أقصى 60 م / دقيقة |
| مواصفات بكرة الدفع | PN800-PN1600 مم |
| أخذ المواصفات ريل | PN800-PN1600 مم |
| ارتفاع مركز خط الإنتاج | 1000 مم |

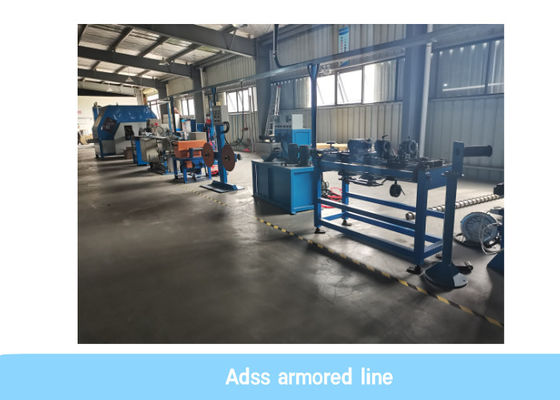

4. تكوين الخط لخط إنتاج كابلات الألياف البصرية ذات الوضع الواحد ADSS:
| العناصر | الكمية. |
|
دفع الكابلات الأساسية |
1 مجموعة |
|
Φ800 وحدة شد |
1 مجموعة |
|

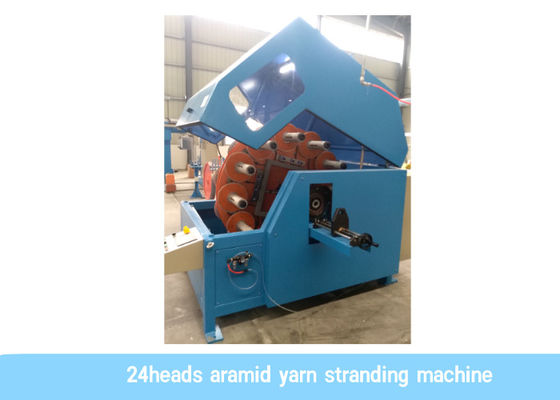

آلة تجديل خيوط الأراميد ذات 24 رأسًا |
1 مجموعة |
|
جهاز تعبئة جيلي الكابلات |
1 مجموعة |
|
شريط منع المياه يؤتي ثماره |
1 مجموعة |
|
عجلات مزدوجة من الصلب / الألمنيوم |
1 مجموعة |
|
مجمع الشريط الصلب / الألومنيوم |
1 مجموعة |
|
جهاز لحام خط اللحام (شريط الألمنيوم والفولاذ) |
1 مجموعة |
|
جهاز تمويج الشريط المعدني (شريط الألمنيوم والفولاذ) |
1 مجموعة |
|
جهاز تشكيل طولي للشريط المعدني (شريط الألمنيوم والفولاذ) |
1 مجموعة |
|

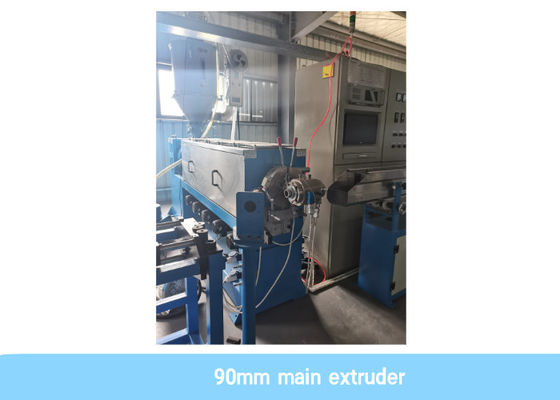

Φ 90 الطارد |
1 مجموعة |
|
آلة تجفيف 100 كجم وقادوس أوتوماتيكي |
1 مجموعة |
|
خزانة التحكم بالكهرباء لبرنامج IPC + PLC |
1 مجموعة |
|
حوض ماء دافئ من الفولاذ المقاوم للصدأ وخزان مياه |
1 مجموعة |
|
حوض مياه التبريد الفولاذي المقاوم للصدأ أحادي الطبقة (مع جهاز التجفيف وكاتم الصوت) |
1 مجموعة |
|
مقياس ليزر القطر |
1 مجموعة |
|
آلة شرارة |
1 مجموعة |
|
آلة كابستان نوع كاتربيلر |
1 مجموعة |
|
تناول وحدة التوتر |
1 مجموعة |
|
تناول الآلة |
1 مجموعة |
