12 الأساسية FTTH جولة قطرة 190m / دقيقة LSZH كابل الألياف البصرية آلة
تفاصيل المنتج:
مكان المنشأ: | الصين |
اسم العلامة التجارية: | I-suntop |
إصدار الشهادات: | SGS |
رقم الموديل: | I-50 |
شروط الدفع والشحن:
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | By negotiation |
تفاصيل التغليف: | فيلم بلاستيكي + صندوق خشبي |
وقت التسليم: | 30 يوم عمل كحد أدنى |
شروط الدفع: | L / C ، T / T |
القدرة على العرض: | تصل إلى آلة مختلفة |
معلومات تفصيلية |
|||
مادة: | PVC / LSZH | سرعة Desgin: | بحد أقصى 190 م / دقيقة |
---|---|---|---|
لا يحتوي على ألياف: | 12 | الخسارة الزائدة بعد البثق: | 0.02dB / km (ألياف بصرية أحادية القالب) |
إستعمال: | تصنيع كبل 12 Core FTTH Round Drop | ضمان: | 12 شهرا |
الجهد االكهربى: | 3 مراحل 5 أسلاك 380 فولت 50 هرتز | النظام: | التحكم PLC + IPC |
إبراز: | 190m / min آلة كابل الألياف البصرية,آلة كابل الألياف البصرية LSZH |
منتوج وصف

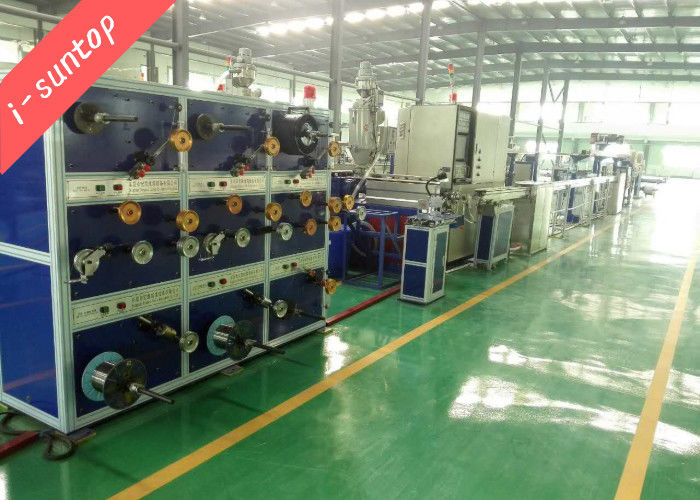

12 الأساسية FTTH جولة خط إنتاج كابل الألياف البصرية آلة خط الإنتاج
آلة كابل الألياف الضوئية i-suntop 20220228.pdf
1. وصف لخط إنتاج آلة كابل الألياف البصرية 12 Core FTTH Round Drop:
يتم استخدامه لإنتاج كبل صغير 2-12 نقطة ، ومواد البثق هي LSZH أو PVC.
2. آلة كهربائية رئيسية للعلامة التجارية12 الأساسية FTTH جولة خط إنتاج كابل الألياف البصرية آلة خط الإنتاج:
المحرك: محرك دونغقوان
محول الطاقة: محول الطاقة inovance
متحكم في درجة الحرارة: Omron Brand PID Smart type
واجهة الإنسان والآلة: 10.2 بوصة ملونة
PLC ووحدة التحكم: سيمنز
برغي وبرميل: من إنتاج شركة jinhu.
تحمل: اليابان NSK أو علامة تجارية أخرى ذات جودة مماثلة
الأجزاء الكهربائية ذات الجهد المنخفض: تعتمد العلامات التجارية SIEMENS و OMRON و SCHNEIDER ، إلخ.
3. المعلمات التقنية12 الأساسية FTTH جولة خط إنتاج كابل الألياف البصرية آلة خط الإنتاج:
نوع الطارد |
50 × 25 إكسترودر |
مواد البثق |
LSZH ، PVC |
سرعة الهيكل |
ماكس 150 م / دقيقة |
سرعة الإنتاج |
يصل أقطار كابل مختلفة |
عدد بكرات سداد الألياف الضوئية |
12 أو 24 بكرة |
مواصفات بكرات سداد الألياف الضوئية |
بكرات ألياف بصرية قياسية بطول 25 كم و 50 كم |
شد سداد الألياف الضوئية |
0.4N-1.5N |
رؤوس لا رف دفع التسليح |
1head |
مواصفات بكرات التسليح |
بكرات PN400 و ø254 × ø116 × ø180 × ø32 بكرات |
مواصفات التعزيز |
ø0.4-ø1.0 |
تسديد التوتر من التعزيز |
5N-20N |
تحمل التوتر |
5-15N |
مواصفة بكرات الاستلام |
بكرة PN400 وبكرة PN630 (قطر فتحة العمود المركزي ø 56) |
الخسارة الزائدة بعد البثق |
1550nm <= 0.2dB / km (ألياف بصرية أحادية القالب) |
ارتفاع مركز الآلة |
1000 مم من الخلفية |
4. تكوين خط ل12 الأساسية FTTH جولة خط إنتاج كابل الألياف البصرية آلة خط الإنتاج:
العناصر |
الكمية. |

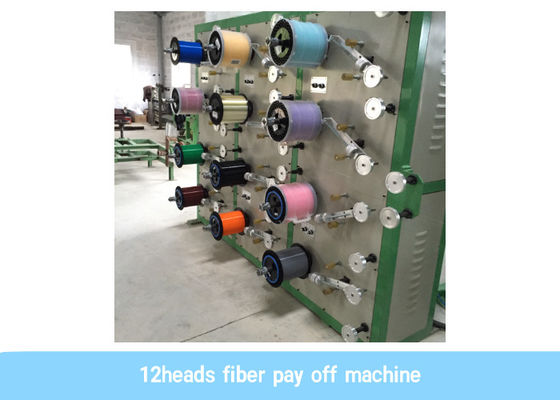

12 رأس الألياف سداد |
1 مجموعة |
دعم القالب المحمول |
1 مجموعة |
50 باثق |
1 مجموعة |
مجفف + قادوس |
1 مجموعة |
نظام التحكم في برنامج IPC + PLC |
1 مجموعة |
نقل حوض الماء وخزان الماء الدافئ |
1 مجموعة |
حوض مياه التبريد من النوع الثابت وخزان مياه التبريد |
1 مجموعة |
مقياس قطر الليزر |
1 مجموعة |
كابستان مزدوجة العجلة |
1 مجموعة |
مجمع الكابلات |
1 مجموعة |
ثنائي المحور اتخاذ المتابعة |
1 مجموعة |
