120mpm اندلاع خط إنتاج كابلات الألياف البصرية قفص نوع التجديل
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | I-suntop |
| إصدار الشهادات: | SGS |
| رقم الموديل: | I-70 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | By negotiation |
| تفاصيل التغليف: | فيلم بلاستيكي + صندوق خشبي |
| وقت التسليم: | الحد الأدنى 50 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | تصل إلى آلة مختلفة |
|
معلومات تفصيلية |
|||
| تطبيق: | تصنيع توزيع / اندلاع كابل الألياف البصرية | القطر الخارجي النهائي: | ماكس 11.5 ملم |
|---|---|---|---|
| سرعة التصميم: | بحد أقصى 120 م / دقيقة | لا للسداد: | 4/6/12/24 |
| الخسارة الزائدة بعد البثق: | 1550nm <= 0.02dB / km (ألياف بصرية أحادية القالب) | ضمان: | 18 شهر |
| الجهد االكهربى: | 3 مراحل 5 أسلاك 380 فولت 50-60 هرتز | أجهزة السيارات: | دانفوس |
| تسليط الضوء: | خط إنتاج كابل الألياف الضوئية,خط إنتاج كابل الألياف البصرية 120mpm |
||
منتوج وصف

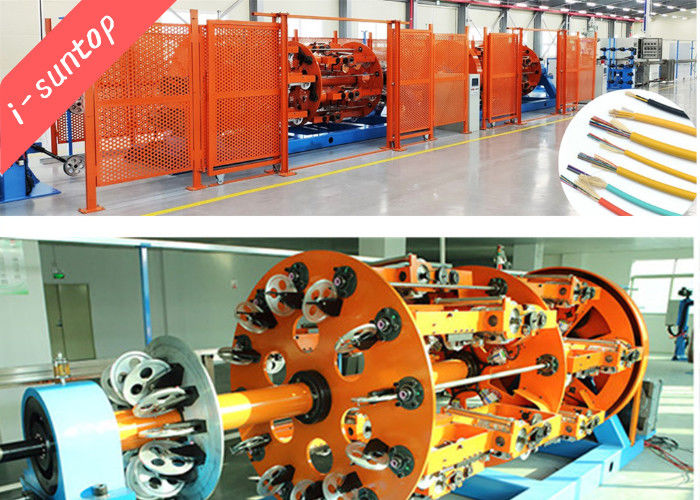

خط إنتاج كابلات الألياف الضوئية من نوع تجديل القفص
آلة كابل الألياف الضوئية i-suntop 20220228.pdf
1. وصف لـ خط إنتاج كابلات الألياف الضوئية من نوع تجديل القفص:
يستخدم الخط في تجديل الكابلات أحادية النواة أو الألياف المشدودة التي تحتوي على أقل من 12 معًا ثم بثق الغمد بعد طلاء خيوط الأراميد.يمكن استخدامه أيضًا لبثق الغلاف الخارجي لكابل الألياف البصرية للتوزيع / الكسرسترة PVC ، LSZH ، PE ، القطر الخارجي 11.5 مم كحد أقصى ..
2. المعلمات التقنية خط إنتاج كابلات الألياف الضوئية من نوع تجديل القفص:
| نوع الآلة | 70 × 25 باثق |
| مادة البثق المناسبة | LSZH ، PVC ، PE |
| سرعة التصميم | بحد أقصى 120 م / دقيقة |
| لا يوجد آلة تجديل القفص | 12/24 بكرات |
| مواصفات بكرات الدفع لآلة تجديل القفص | 400 ملم |
| قطر السلك الأساسي | 0.6 / 0.9 / 2.0 |
| سداد شد الألياف المخزنة المشددة | 1N-3N |
| غزل الأراميد يؤتي ثماره (سلبي أو نشط اختياري) | 12/16/24 |
| مواصفة بكرات الاستلام | بكرة PN800 وبكرة PN1250 |
| الخسارة الزائدة بعد البثق | 1550nm <= 0.2dB / km (ألياف بصرية أحادية القالب) |
| ارتفاع مركز الآلة | 1000 مم من الخلفية |
3. تكوين الخط لخط إنتاج كابلات الألياف الضوئية من نوع تجديل القفص:
| العناصر | الكمية. |

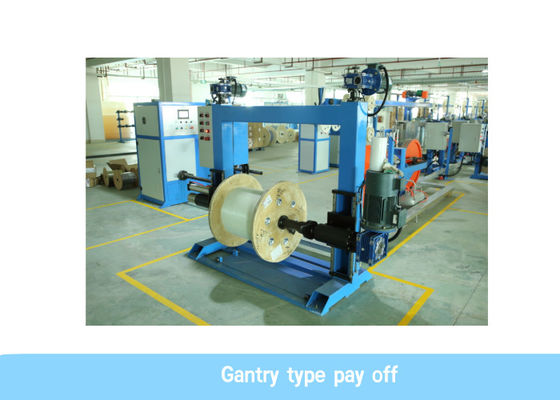

| Φ800-1250 سداد أعضاء القوة المركزية | 1 مجموعة |

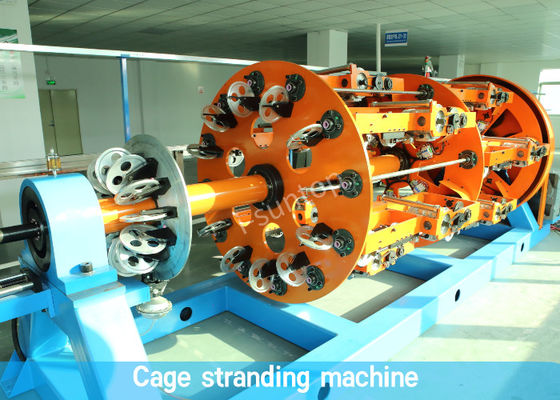

| آلة تجديل قفص قفص 12 رأس | 2 مجموعات |
|

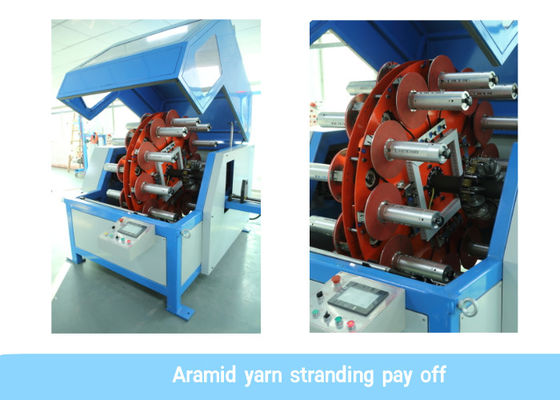

دفع 24 رأسًا من خيوط الأراميد (يتوفر خيار الدفع لخيوط الأراميد الآلية) |
1 مجموعة |
| دعم القالب المحمول | 1 مجموعة |
| 70 الطارد الرئيسي | 1 مجموعة |
| مجفف 75 كجم + قادوس | 1 مجموعة |
| IPC + PLC تحكم جزائي | 1 مجموعة |
| حوض ماء متحرك 4 متر وخزان ماء دافئ | 1 مجموعة |
| حوض مياه تبريد من النوع الثابت 12 مترًا وخزان مياه تبريد + مبرد | 1 مجموعة |
| مقياس قطر الليزر | 1 مجموعة |
| المجمع | 1 مجموعة |
| كابستان مزدوجة العجلة | 1 مجموعة |
|
φ800 وحدة شد مزدوجة العجلة |
1 مجموعة |
|
800-1250mm أخذ نوع longmen شافتلس |
1 مجموعة |
