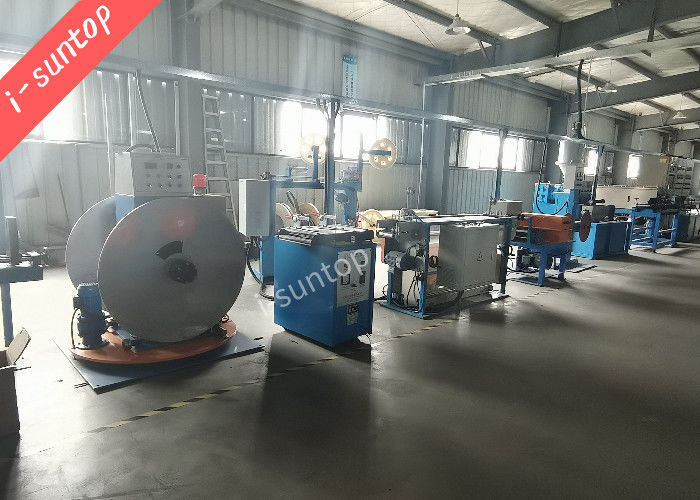

خط إنتاج كابلات الألياف البصرية المدرعة بشريط الصلب والألومنيوم

آلة كابل الألياف الضوئية i-suntop 20220228.pdf

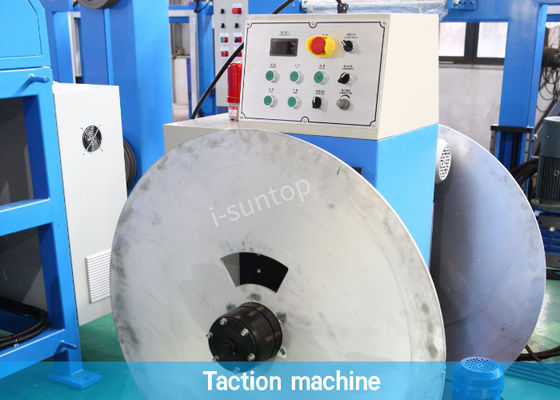

1.Φ10رؤوس مزدوجة 00 ممموآخرون (ستيلأالألمنيومرقرد)صay-اوما يليها

1-1.مناسبة لشريط الصلب (الألومنيوم) سداد ، يمكن تدوير الكهربائية 180 درجة

1-2.قطر الفتحة الداخلية لبكرة الشريط: Max.150mm

1-3.أبعاد بكرة الشريط: φ1000mm * φ150mm * 100mm

1-4.التوتر: 3.0-25N

1-5 التوتر: 2.5 كجم مسحوق مغناطيسي

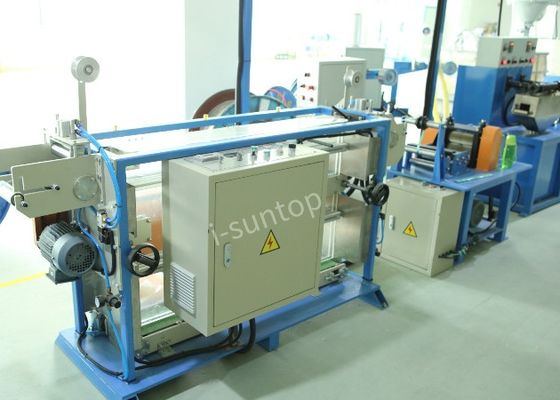

2.موآخرونرالقرد (الصلب والألمنيومرقرد)أccumulator

2-1.الهيكل: من النوع الأفقي ، سيتم تثبيت الشريط المعدني في الصندوق عن طريق لفافة مغطاة بالمطاط مدفوعة بمحرك بمعدل أسرع من معدل إزالة الشريط من صندوق المجمع بواسطة الكابل.من أجل ضمان تحرك الشريط بانتظام وتجنب الضغط أو الطي على الحزام ، سيتم تركيب الوحدة المساعدة للنقل على الجزء السفلي من مجمع الشريط.

2-2.عرض تراكم الشريط: 10 120 مم (تشغيل يدوي)

2-3 سمك تراكم الشريط: 0.2 0.3 مم

2-3.سرعة تجميع الشريط: حد أقصى 80 م / دقيقة

2-4.الطول المتراكم للشريط: بحد أقصى 100 متر

2-5.قيادة: 0.75 كيلو واط

2-6.راحة التشغيل ، نطاق ضغط الهواء: 0.1 ～ 0.6Mpa

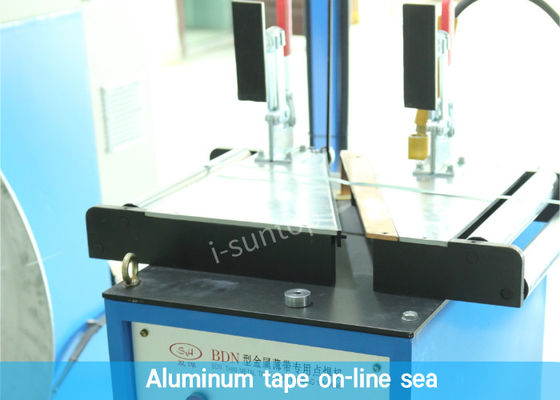

3.جهاز لحام خط اللحام (شريط الألمنيوم والفولاذ)

3-1.التطبيق: سيتم استخدام الجهاز لربط الشريط المعدني في الخط.

3-2.الميزة: سيتم ضبط التيار الكهربائي ووقت التوصيل بشكل مثالي

3-3.حجم جهاز اللحام: 15KW

3-4.سمك الشريط الصلب * العرض: ماكس.0.05 ～ 0.65 مم * 200 مم

سمك شريط الألومنيوم * العرض: ماكس.0.05 ～ 0.3 مم * 200 مم

3-5.التحول التنظيمي الحالي: 8

3-6.وقت اللحام: 0.1 ～ 9.99S ​​، التشغيل اليدوي لجدول العرض الرقمي الإلكتروني

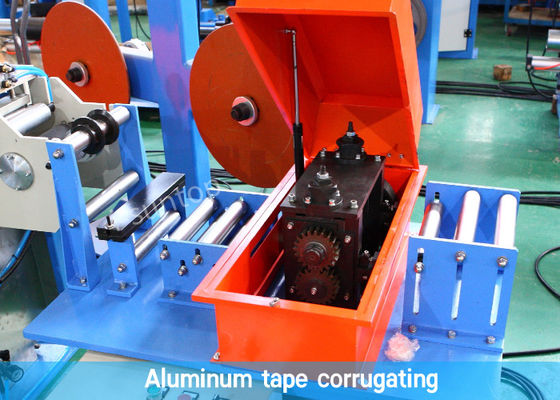

4. جهاز تمويج الشريط المعدني (شريط الألمنيوم والفولاذ)

4-1.سرعة التموج القصوى: 70 م / دقيقة

4-2.الملعب المموج: 2.6-3.0mm

4-3.عرض المموج: بحد أقصى 100 مم

4-4.عمق المموج: 0.1-1.0 مم (قابل للتعديل)

4-5.سوف تكون الأسطوانة المموجة مصنوعة من 38CrMoAl ومعززة بالنيترودة ، وستكون صلابة السطح عالية جدًا.

4-6.قوة المحرك: 3KW

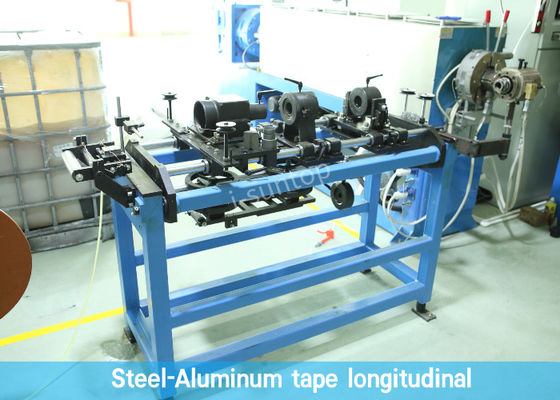

5. جهاز تشكيل طولي للشريط المعدني (شريط الألمنيوم والفولاذ)

5-1.الهيكل والميزات:

أ.النوع الأفقي ، سيتكون من مؤسسة توجيه شريط الصلب والألمنيوم ، النموذج السابق ، نموذج التشكيل ، وضع الإعداد.

ب.يمكن تعديل المسافة الطولية للنموذج وارتفاع المركز وفقًا للتقنية.

ج.الشريط الصلب والألومنيوم بعد هذه المعالجة ، اجعل الشريط الفولاذي أو الألومنيوم يغطي اللب ، واجعل البعد الكلي للقلب يصل إلى متطلبات البثق

5-2.العرض: بحد أقصى 150 ملم

5-3.السرعة: 0 60 م / دقيقة
