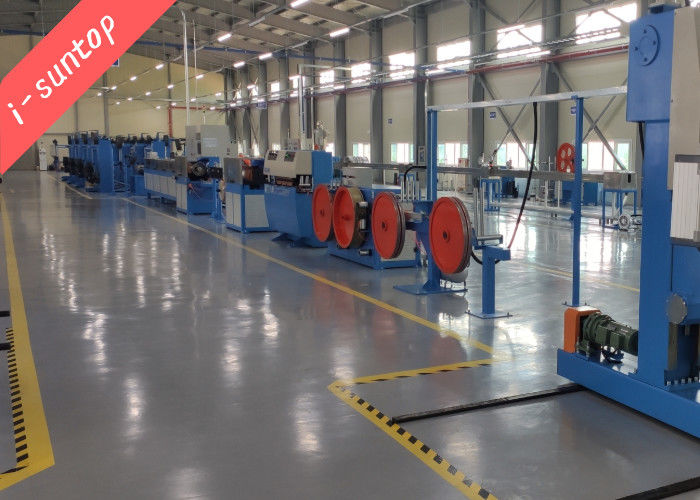

خط إنتاج كبلات الألياف البصرية 1200/12 1800 دورة في الدقيقة لمحيط SZ
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | I-suntop |
| إصدار الشهادات: | SGS |
| رقم الموديل: | I-1200/12 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | By negotiation |
| تفاصيل التغليف: | فيلم بلاستيكي + صندوق خشبي |
| وقت التسليم: | الحد الأدنى 50 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | تصل إلى آلة مختلفة |
|
معلومات تفصيلية |
|||
| تطبيق: | تجديل الكابلات الكهروضوئية المركبة | مواد التجديل: | أنبوب فضفاض وسلك طاقة |
|---|---|---|---|
| سرعة قصوى تجديل SZ: | ماكس 1800 دورة في الدقيقة | الملعب تجديل SZ: | 50 مم - 800 مم |
| سرعة التصميم: | ماكس 50 م / دقيقة | لا للسداد: | ماكس 12 |
| الخسارة الزائدة بعد البثق: | ≤ 0.02 ديسيبل / كم (ألياف SM) | الجهد االكهربى: | 3 مراحل 5 أسلاك 380 فولت 50 هرتز |
| إبراز: | 1200/12 SZ خط إنتاج الجدل,خط إنتاج كابل الألياف البصرية 1800 دورة في الدقيقة,خط إنتاج كابل الألياف البصرية 1200/12 |
||
منتوج وصف
1200/12 خط إنتاج حبال الكابلات الكهروضوئية SZ
آلة كابل الألياف الضوئية i-suntop 20220228.pdf
1. طلب للحصول على1200/12 خط إنتاج حبال الكابلات الكهروضوئية SZ:
يستخدم الخط في تجديل SZ لعناصر الأنبوب السائب Ф1.8-Ф4.0mm ، سلك الطاقة من 1.5-10mmsquare.
2. مزايا1200/12 خط إنتاج حبال الكابلات الكهروضوئية SZ:
A. الدفع هو جهاز سحب آلي ، توتر الدفع مستقر وموثوق ، ويمكن أن يصل الحد الأقصى لعدد الأنابيب السائبة إلى 12.
إن التجديل SZ عبارة عن هيكل تفاضلي كامل وخطوة التجديل مستقرة.
C. يتبنى خيوط الربط طريقة اللف المتقاطع ثنائية الاتجاه أحادية الرأس أحادية الرأس ، ويتم التحكم في توتر الغزل عن طريق التجزئة ، وهو مستقر وموثوق.
د. يحتوي خط الإنتاج على أجهزة الإنذار بالصوت والضوء مثل تجاوز التوتر ، وكسر خط التحرير ، وكسر حزام سد الماء.
E ، نظام التحكم في تكنولوجيا الكمبيوتر الصناعي الدولي بدرجة عالية من الأتمتة ، يمكن ربطه بـ MES وأنظمة تخطيط موارد المؤسسات (ERP) وتتبع وإدارة الإنتاج في الوقت الفعلي.
F. تتبنى أنظمة ومكونات التحكم الرئيسية علامات تجارية عالمية مشهورة ، وخط الإنتاج يتمتع بمستوى عالٍ من الاستقرار والموثوقية.
3. مواصفات1200/12 خط إنتاج حبال الكابلات الكهروضوئية SZ:
| سرعة الهيكل | ماكس 50 م / دقيقة |
|
عضو القوة |
Ф1mm ～ Ф12mm |
|
أقصى قطر للكابل بعد التجديل |
Ф20 ملم |
| لا توجد بكرات سداد لأنبوب فضفاض / سلك طاقة | 12 |
| مواصفات بكرات الدفع ذات الأنبوب السائب | PN800-1200 مم |
|
خطوة التواء SZ |
50 مم - 800 مم |
|
زاوية عكس SZ |
الحد الأقصى: 1800 دورة في الدقيقة |
|
السرعة القصوى لنقش الرؤوس |
الحد الأقصى: 4000 دورة في الدقيقة |
|
الملعب النقش |
من 20 مم إلى 500 مم |
|
خسارة إضافية |
≤ 0.02 ديسيبل / كم (ألياف SM) |
|
متطلبات امدادات الطاقة |
55KW ، AC380V ± 10٪ 50HZ ثلاث مراحل خمس أسلاك |
4. تكوين خط ل1200/12 خط إنتاج حبال الكابلات الكهروضوئية SZ
| العناصر | الكمية. |
|
800-1250mm الدفع النشط |
1 مجموعة |
|
Φ800 وحدة شد |
1 مجموعة |
|

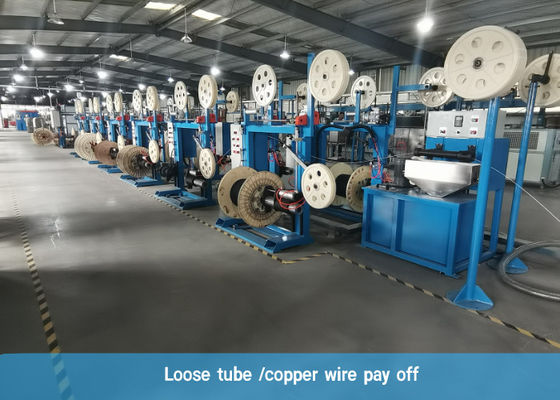

Φ 800-1200mm أنبوب فضفاض / سلك نحاسي سداد |
12 مجموعات |
|
جهاز توجيه الأسلاك الفولاذية |
1 مجموعة |
|
جهاز تعبئة الجيلي |
1 مجموعة |
|
جهاز تجميع نوى الكابلات |
1 مجموعة |
|

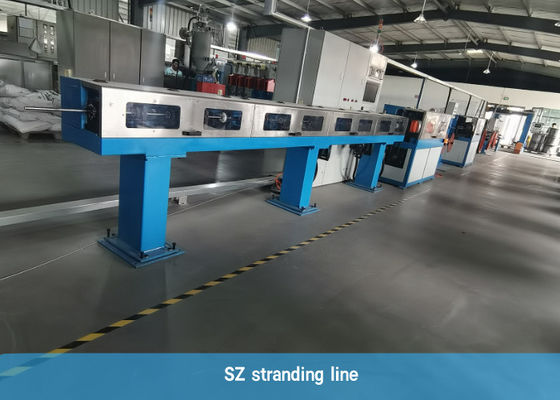

مذبذب SZ |
1 مجموعة |
|
عجلة مزدوجة متقاطعة الموثق |
1 مجموعة |
|
شريط مانع تسرب المياه |
1 مجموعة |
|
عجلة واحدة متقاطعة الموثق |
1 مجموعة |
|
800 كابستان عجلة مزدوجة |
1 مجموعة |
|
جهاز شد 800 |
1 مجموعة |
|

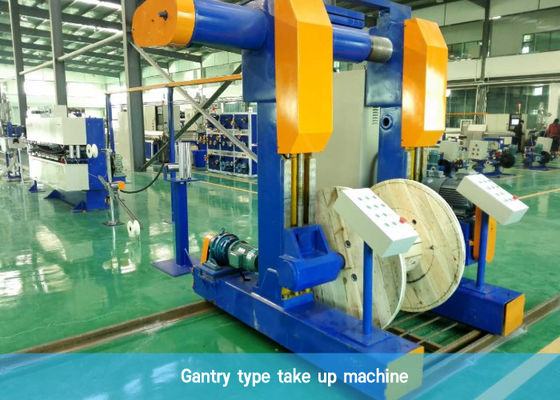

800-1600 مم تأخذ (يتوفر خيار نوع جسر الأرض) |
1 مجموعة |
|
خزانة التحكم بالكهرباء لبرنامج IPC + PLC |
1 مجموعة |
