AC Motor 800m / Min Auto Wire Take Up Machine آلة كابل الألياف البصرية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | I-suntop |
| إصدار الشهادات: | SGS |
| رقم الموديل: | 630-800 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | By negotiation |
| تفاصيل التغليف: | فيلم بلاستيكي + صندوق خشبي |
| وقت التسليم: | الحد الأدنى 50 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | تصل إلى آلة مختلفة |
|
معلومات تفصيلية |
|||
| تطبيق: | لقطع أنبوب فضفاض | تناول المحرك: | 4kw محرك التيار المتردد |
|---|---|---|---|
| الخدمات: | ضمان لمدة 12 شهرًا | الجهد االكهربى: | 3 مراحل 5 أسلاك 380 فولت 50 هرتز |
| محرك ترافيرس: | 0.75kw محرك سيرفو باناسونيك أس | سرعة الهيكل: | 800 م / دقيقة |
| إبراز: | آلة سلك محرك التيار المتردد,آلة تناول الأسلاك 800m / min,آلة كابل الألياف الضوئية بمحرك التيار المتردد |
||
منتوج وصف

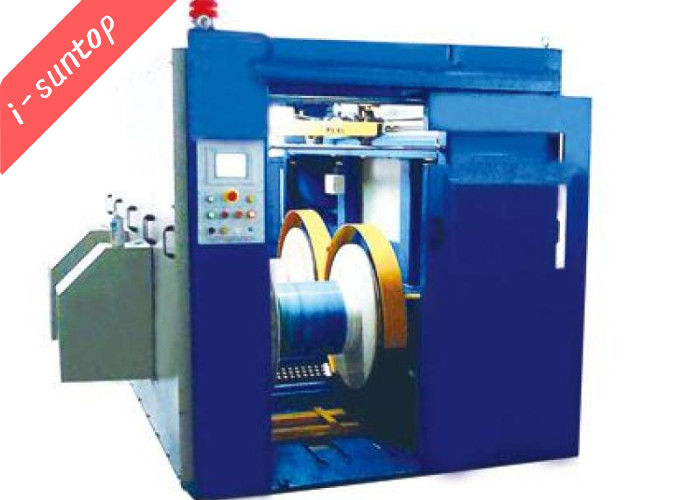

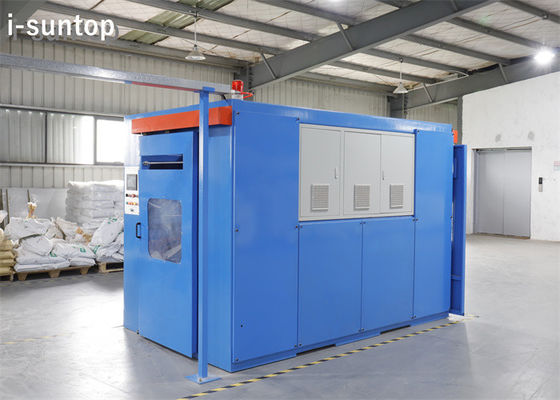

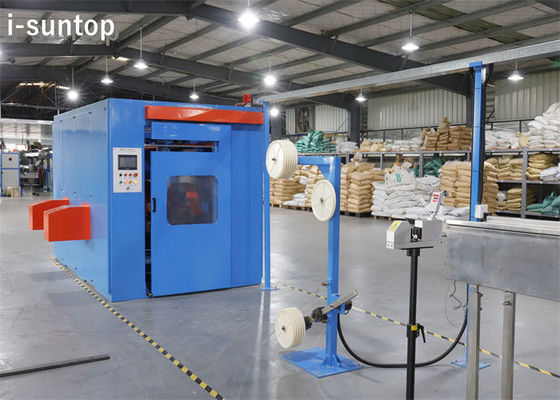

آلة قطع وتغيير أنبوب الألياف السائبة الأوتوماتيكية
آلة كابل الألياف الضوئية i-suntop 20220228.pdf

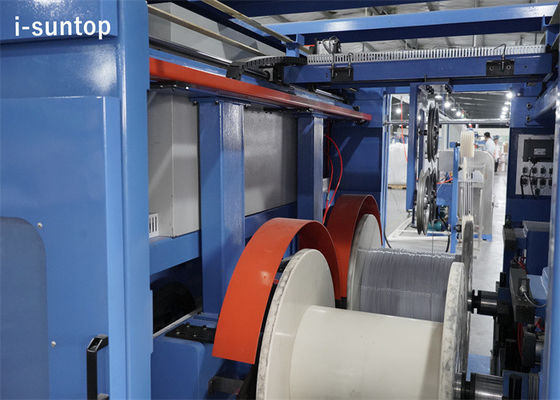

1. هيكل لـآلة قطع وتغيير أنبوب الألياف السائبة الأوتوماتيكية:
- تتكون وحدة الخط من محرك عاكس تيار متردد عالمي 3kw dongguan ، حزام متزامن ، عجلة حزام متزامن وفرامل. يتم تشغيل المحرك بواسطة حزام متزامن ، مما يؤدي إلى دوران العجلة الكبيرة المتصلة بعمود اللف ، والذي سيقود دائرة متعرجة لإكمال عملية الاستلام.
- تتكون وحدة رفع المكوك من رف الرفع وأعلى تثبيت. دفع البكرة في إطار الرفع ، ثم زر التحكم في بكرة البدء الاصطناعي ، بعد تصاعد الأسطوانة إلى ارتفاع أسطوانة الإيقاف التلقائي المحددة ، ثم تقوم أسطوانة التثبيت بتوجيه النائبة العلوية للخارج تلقائيًا ، والعمود والتخزين بشكل وثيق معًا.
- يتكون الجزء العرضي من محرك سيرفو باناسونيك بقدرة 750 وات ، ومجموعة من عجلة الحزام المتزامن ، وقضيب لولبي ، وقضيب توجيه خطي ، ونظام عكسي. احتياجات متطلبات الملعب المختلفة: يعتمد نظام الرجوع على الوضع القابل للتعديل ، والذي يمكن تعديله وفقًا لعرض البكرة.يمكن أيضًا ضبطه لضمان تغيير اجتياز الوضع في موضع معقول.
- يتم تثبيت آلية الحركة المستعرضة على العارضة أعلى بكرة السحب ، وتتكون من محرك غير متزامن ثلاثي الأطوار بقدرة 370 واط ، ومخفض ، وعجلة حزام متزامن ، وحزام متزامن وسيارة متنقلة. دوران عجلة البكرة ، من خلال الحزام المتزامن يقود السيارة على حركة الحزمة ، إلى الموضع المطلوب ، يتوقف تلقائيًا ، هيكل بسيط ، عملية موثوقة.
2. مواصفاتآلة قطع وتغيير أنبوب الألياف السائبة الأوتوماتيكية:
يعتمد نظام التحكم الإلكتروني التحكم المنطقي PLC وتشغيل الشاشة التي تعمل باللمس. خزانة تحكم كهربائية منفصلة. تتبنى PLC منتجات سلسلة Siemens S7-300 ؛ يعتمد محول التيار المتردد منتجات DANFOSS ؛ يستخدم محرك تحويل تردد التيار المتردد منتجات dongguan العالمية للمحركات ؛ يستخدم نظام مؤازر التيار المتردد منتجات باناسونيك ؛ يتبنى مفتاح الهواء والموصل والأجهزة الكهربائية الأخرى ذات الضغط المنخفض منتجات Siemens ؛ تتبنى المرحلات الوسيطة منتجات Schneider. مزود الطاقة وفقًا لخط التوزيع ثلاثي الأطوار بخمسة أسلاك ؛ تحتوي جميع خزانات الغطاء والتحكم للمعدات على أسس موثوقة. تعتمد الأجهزة الكهربائية ذات الجهد المنخفض ، والتركيبات الكهربائية تلبي المعايير الدولية IEC.
3. العوامل الرئيسية لآلة قطع وتغيير أنبوب الألياف السائبة الأوتوماتيكية:
|
حجم البكرة |
PN630mm ، PN800mm |
|
سرعة الهيكل |
800 م / دقيقة |
|
حجم ثقب رمح |
φ56 ملم و φ80 ملم |
|
تناول المحرك |
4kw محرك التيار المتردد |
|
محرك ترافيرس |
0.75kw محرك سيرفو باناسونيك أس |
|
حجم الآلة |
3000 مم × 1800 مم × 2000 مم (L × W × H) |
