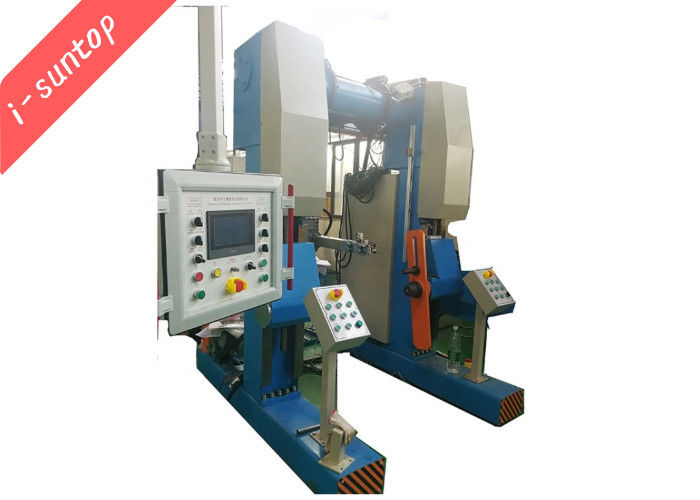

ذراع آلي آلي ترافرس يأخذ آلة لكابلات الألياف البصرية في الهواء الطلق
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | I-suntop |
| إصدار الشهادات: | SGS |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | By negotiation |
| تفاصيل التغليف: | فيلم بلاستيكي + صندوق خشبي |
| وقت التسليم: | الحد الأدنى 50 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 10 مجموعات / شهر |
|
معلومات تفصيلية |
|||
| سرعة اللف: | Max. الأعلى. 100m/min 100 م / دقيقة | لف التوتر: | 30N ~ 300N |
|---|---|---|---|
| قطر بكرة: | 800-1600 ملم | قطر الكابل البصري: | 6-18 ملم |
| حجم الطاقة: | 2KVA ， 380V 50Hz AC 3 مراحل + سلك N + سلك أرضي | الخدمات: | ضمان لمدة 12 شهرًا |
| إبراز: | آلة أخذ ترافرس الأوتوماتيكية 300N,آلة أخذ ترافيرس 2KVA |
||
منتوج وصف
ذراع آلي آلي ترافرس يأخذ آلة لكابلات الألياف البصرية في الهواء الطلق
آلة كابل الألياف الضوئية i-suntop 20220228.pdf
1.تطبيق المعدات
تستخدم هذه الآلة بشكل أساسي لاجتياز جميع الكابلات وأخذها ، وأمانًا مثاليًا ، وكابلات سحب يدوية ثابتة ، مما يقلل من مخاطر الأمان.ويضمن جودة اللف الموحدة وعدم وجود تقاطع للكابلات.
2. المعلمات التقنية
| سرعة اللف | الأعلى.100 م / دقيقة |
| لف التوتر | 30N ~ 300N |
| قطر بكرة | 0.8 م ~ 1.6 م |
| برميل | دقيقة.400 ملم |
| قطر المنتج | 6-18 ملم (يمكن ضبط) |
| قوة |
1.5 كيلو واط |
3. المواصفات الرئيسية والأداء

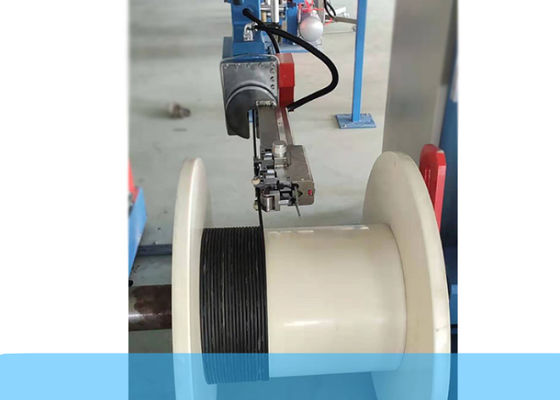

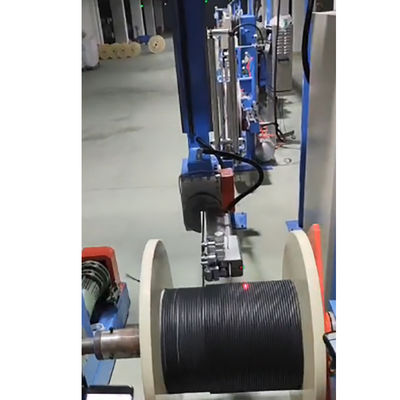

أ- جهاز اجتياز ذراع الروبوت

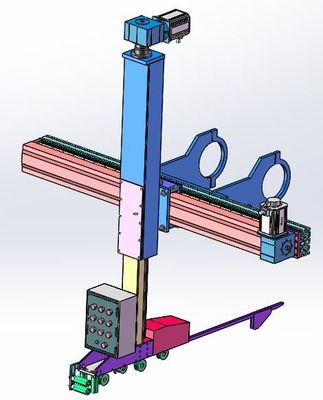

الهيكل عبارة عن مناور معلق ، والذي يتم دمجه في سلك جسري للسكك الحديدية الأرضية يأخذ الإطار لتوفير مساحة التثبيت الفارغة.ينقسم البيان النسبي للتحول إلى المحور X والمحور Y.المحور X هو الاتجاه الأفقي الأفقي ، والمحور Y هو الاتجاه الرأسي الصاعد. لا يتطلب أي تدخل بشري في عملية الاجتياز ؛
الطريقة المستعرضة: محرك سيرفو باناسونيك + سكة التوجيه الخطية HIWIN + اجتياز اللولب الكروي TBI ؛ إنه أكثر ثباتًا من النوع القنطري التقليدي وله خطأ أقل ، إنه أكثر تنظيماً ، يتم الكشف عن الرفع التلقائي لذراع الروبوت بواسطة المستشعر ، بحيث يتم الكشف عن الزاوية دائمًا ما يكون بين ذراع الروبوت وبكرة السلك متسقًا ، ويكون العبور أنيقًا. يتكون هيكل الرفع على المحور Y من محرك مؤازر باناسونيك + مسار منزلق خطي HIWIN + سكة توجيه YYC ترس حلزوني خاص. هيكل مدمج ، تشغيل سلس.
● محرك سيرفو باناسونيك بقدرة 1 كيلو وات
● محرك سيرفو باناسونيك 1 كيلو وات
● HIWIN تايوان HIWIN
● اجتياز الكرة اللولبية تايوان TBI
● رف الرفع تايوان YYC
● المحور X الأفقي السفر 1300mm
● السفر الرأسي للمحور Y 1050mm
