خط إنتاج الطلاء الثانوي لكابلات الألياف البصرية ذات الوضع الفردي 12-24 مركزًا
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | I-suntop |
| إصدار الشهادات: | SGS |
| رقم الموديل: | I-50 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | By negotiation |
| تفاصيل التغليف: | فيلم بلاستيكي + صندوق خشبي |
| وقت التسليم: | الحد الأدنى 50 يوم عمل |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | تصل إلى آلة مختلفة |
|
معلومات تفصيلية |
|||
| مواد البثق: | PBT / ص / بو | سرعة الهيكل: | ماكس 800 م / دقيقة |
|---|---|---|---|
| لا يحتوي على ألياف: | 12/24 | تطبيق: | تصنيع الأنابيب السائبة PBT |
| خدمة: | الأجزاء الكهربائية 6 أشهر ، الجزء الميكانيكي 12 شهر | الجهد االكهربى: | 380 فولت + 5٪ 50 هرتز تيار متردد 3 أطوار + خط N + خط أرضي |
| إبراز: | خط إنتاج الطلاء الثانوي للكابلات البصرية,خط إنتاج الطلاء الثانوي لكابلات الألياف,آلة كابل الألياف البصرية متعدد الأوضاع |
||
منتوج وصف
خط إنتاج الطلاء الثانوي لكابلات الألياف البصرية ذات الوضع الفردي 12-24 درجة
آلة كابل الألياف الضوئية i-suntop 20220228.pdf
1. وصف لخط إنتاج الطلاء الثانوي لكابل الألياف الضوئية:
مناسب بشكل أساسي لبثق الأنبوب السائب الذي يحتوي على 2-12 نواة من الألياف البصرية وعنصر حشو 1.5-3.5 مم.
2. المعلمات التقنيةخط إنتاج الطلاء الثانوي لكابلات الألياف البصرية:
|
نوع آلة البثق |
50 × 25 إكسترودر |
|
مواد البثق |
PBT / ص / بو |
|
سرعة التصميم |
ماكس 800 م / دقيقة |
|
السرعة الفعلية |
Max.600m / min (Ф1.8mmPBT أنبوب فضفاض) |
|
عدد مردود الألياف الضوئية |
12/24 |
|
بكرات سداد الألياف الضوئية |
φ236 * φ160 * 108 ملم ، φ236 * φ160 * 236 ملم. |
|
شد سداد الألياف |
0.4N-1.5N |
|
حجم بكرة الاستلام |
بكرة PN630reel و PN800 |
|
الخسارة الزائدة بعد البثق |
≤ 0.02 ديسيبل / كم (الألياف الصغيرة @ 1310 نانومتر ، 1550 نانومتر) |
4. تكوين الخط لخط إنتاج الطلاء الثانوي لكابلات الألياف البصرية:
|
أغراض |
الكمية. |
|
24 رأس الألياف سداد (معتمت إزالة الجهاز الالكتروستاتيكي) |
1 مجموعة |
|
جهاز تعبئة الجيلي لبرميل الجيلي 1 كجم |
1 مجموعة |
|

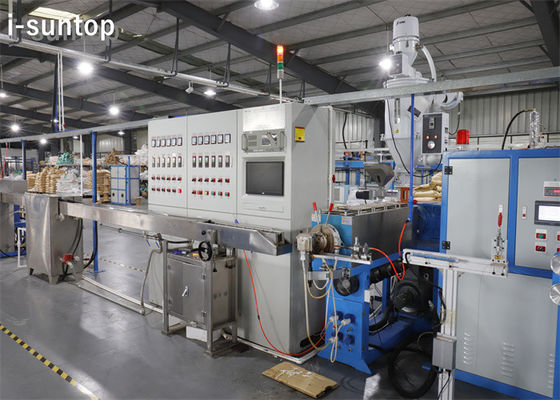

50mm الطارد الرئيسي |
1 مجموعة |
|
مجفف + 300 كجم قادوس تلقائي |
1 مجموعة |
|
نظام التحكم في برنامج IPC + PLC |
1 مجموعة |
|
4 ممتحركخزان الماء الساخن + خزان الماء الساخن |
2 مجموعات |
|

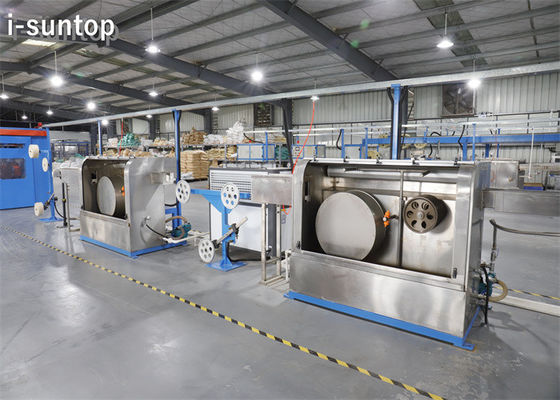

كابستان بعجلة واحدة Ф630mm + جهاز رش الماء الدافئ |
1 مجموعة |
|
كابستان بعجلة واحدة Ф630mm + جهاز رش الماء البارد |
1 مجموعة |
|
مقياس قطر الليزر من النوع X |
1 مجموعة |
|
اتخاذ راقصة التوتر |
1 مجموعة |
|
عمود مزدوج من 630-800 مم |
1 مجموعة |
